Объёмные буквы с внутренней подсветкой

Объёмные буквы с внутренней подсветкой – это одна из наиболее востребованных разновидностей наружной рекламы.

Объемные буквы из ПВХ и акрила выполненные методом склеивания лицевой и боковой частей. Задняя часть выполнена из ПВХ 8-10мм (в зависимости от габаритов буквы). Внутренняя подсветка осуществляется с помощью светодиодных модулей, которые обеспечивают ощутимую экономию электроэнергии и обеспечивает большую долговечность, и равномерность засветки. Боковая часть — ПВХ. Лицевая — акриловое стекло. Буквы могут быть оклеены пленками Oracal по Вашему желанию.

Стоимость:  от 80 ₽ за 1см.

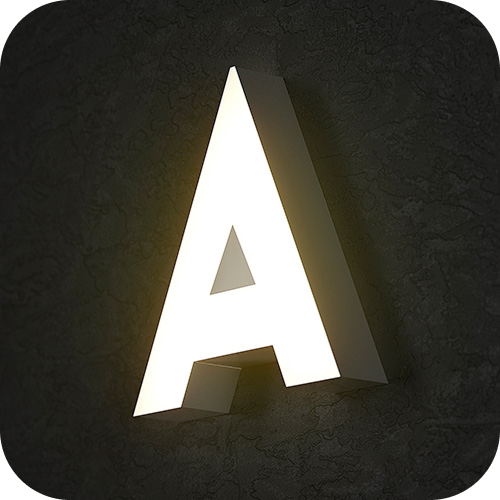

Объёмные буквы с внутренней подсветкой
  • Изготовление лицевой поверхности из акрилового стекла толщиной 3 мм.;
  • Борта склеены из ПВХ 3-4мм или выполняются с использованием ALS-профиля;
  • Тыльная сторона ПВХ 6 мм.;
  • Выклейка пленкой Oracal серии 8500 и 641;
  • Внутренняя подсветка — светодиодные кластеры.

Изготовление объёмных букв для вывесок

Объёмные буквы  от компании Black&White производятся на современном оборудование, только из сертифицированных материалов и персонал с многолетним опытом работы в сфере рекламного производства.

В качестве подсветки мы используем сверх яркие светодиодные модули - они яркий, долговечный и недорогой источник свечения. Линзованные светодиоды служат долго и потребляют меньшее количество энергии в сравнении с другими источниками.

Возможно исполнение объемных букв с подсветкой RGB: цвет постоянно меняется с разной скоростью и более привлекает внимания.

Световое заполнение: сверхяркие линзованные светодиоды:

Установка светодиодной подсветки имеет множество достоинств. Светодиоды ярко и равномерно рассеивает свет, создавая приятный эффект свечения всей надписи. Кроме того, светодиодные модули потребляют мало электроэнергии и не требуют замены быстрее, чем через 50 тысяч часов.

Сертификаты материаллов

Возможный цвет объёмных букв:

н

Объёмная буква в разборном состоянии:

р

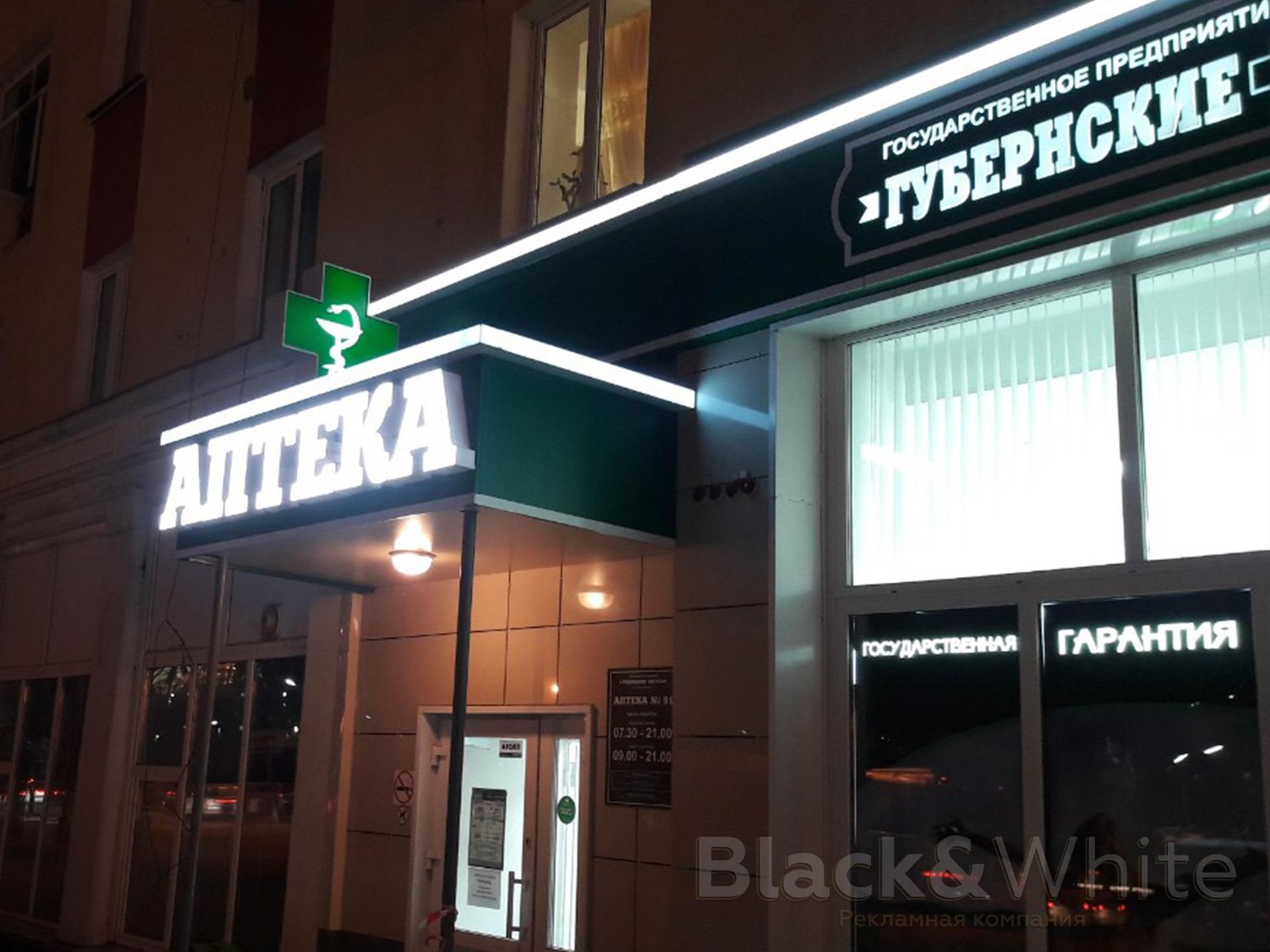

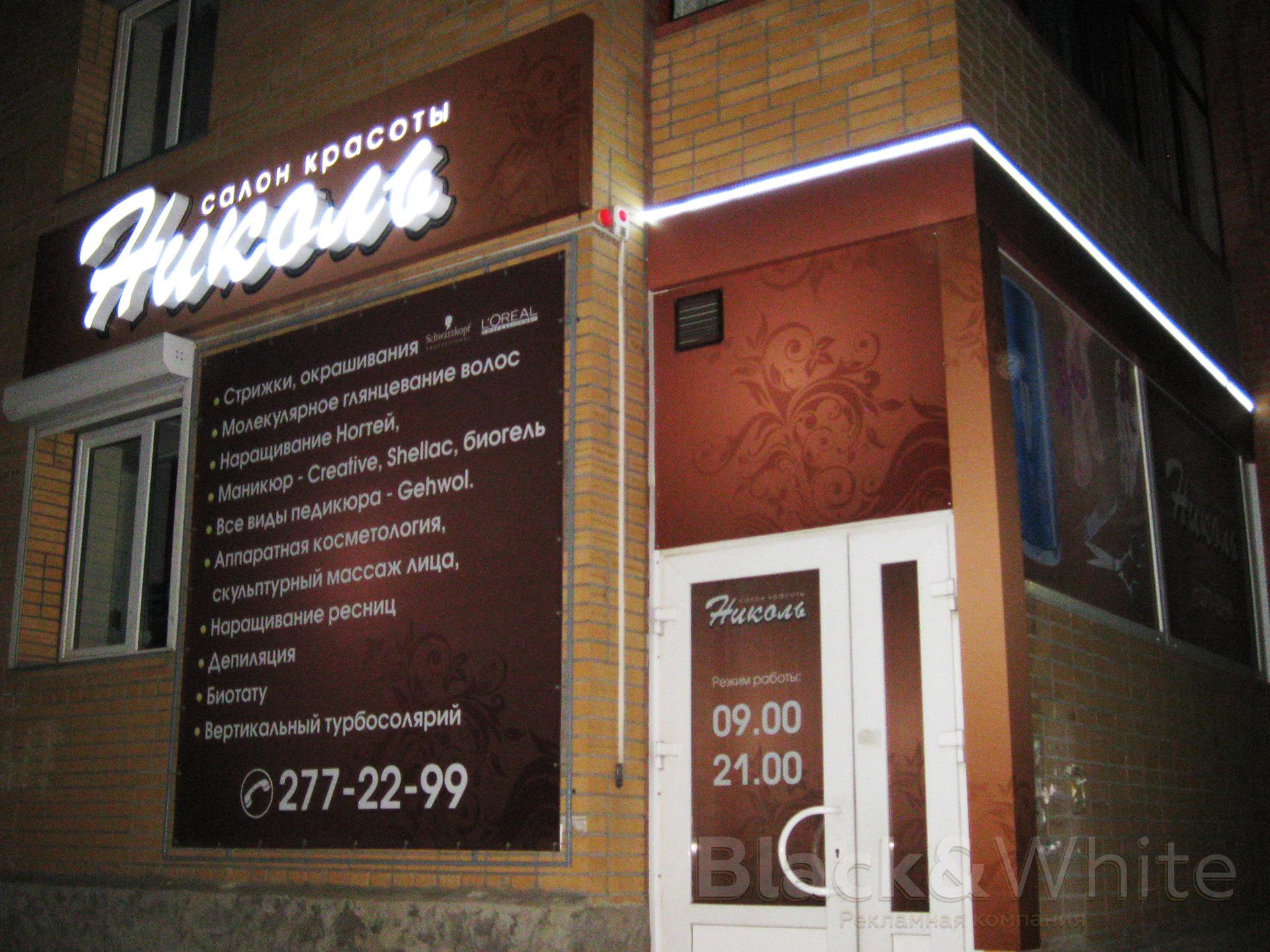

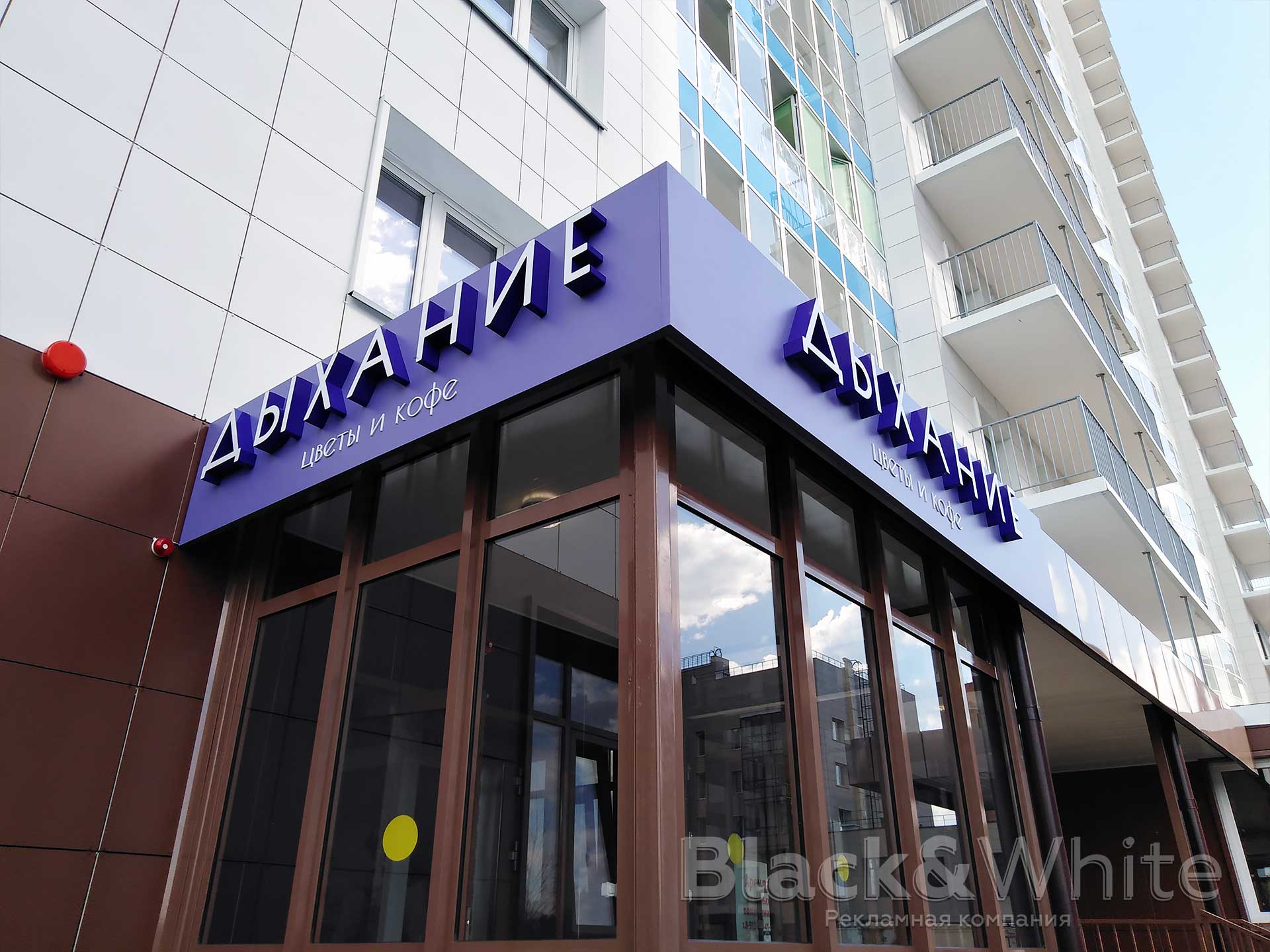

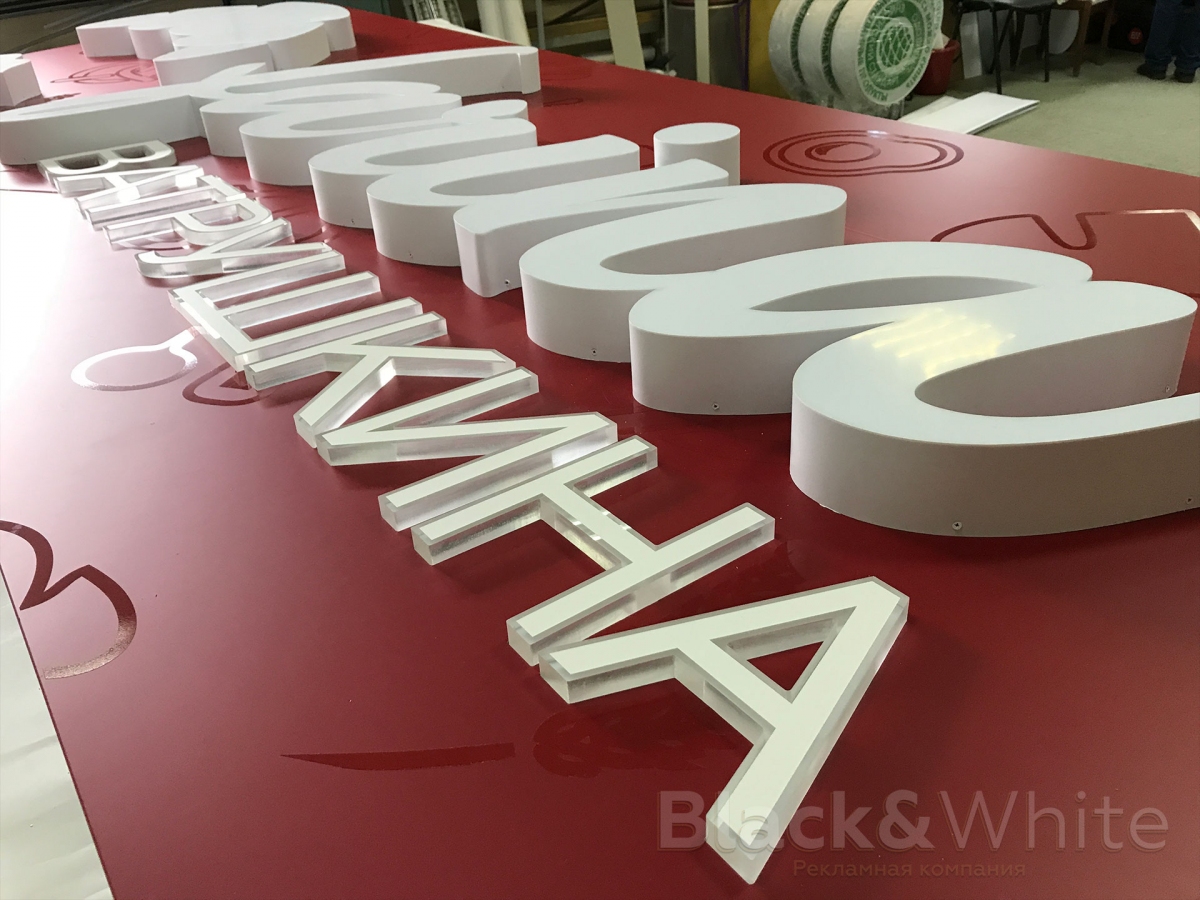

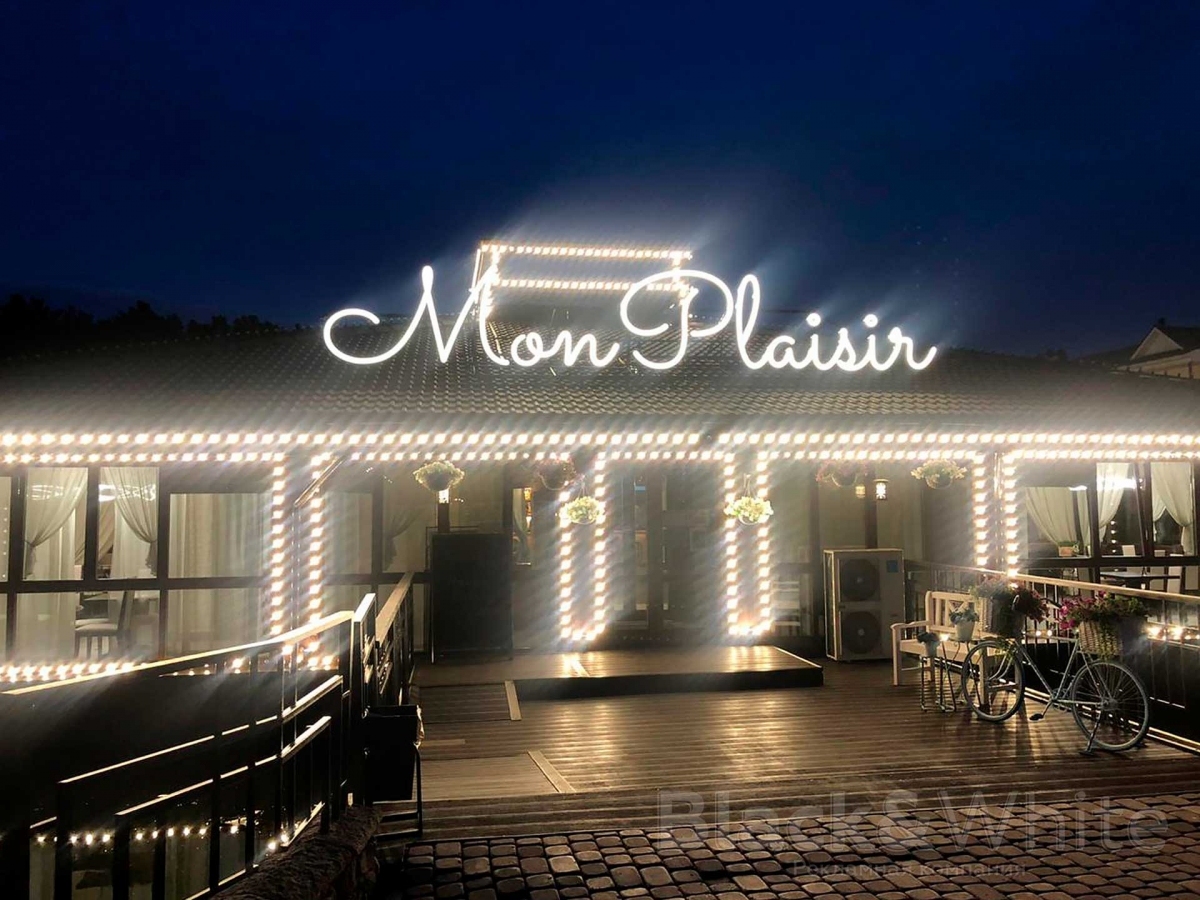

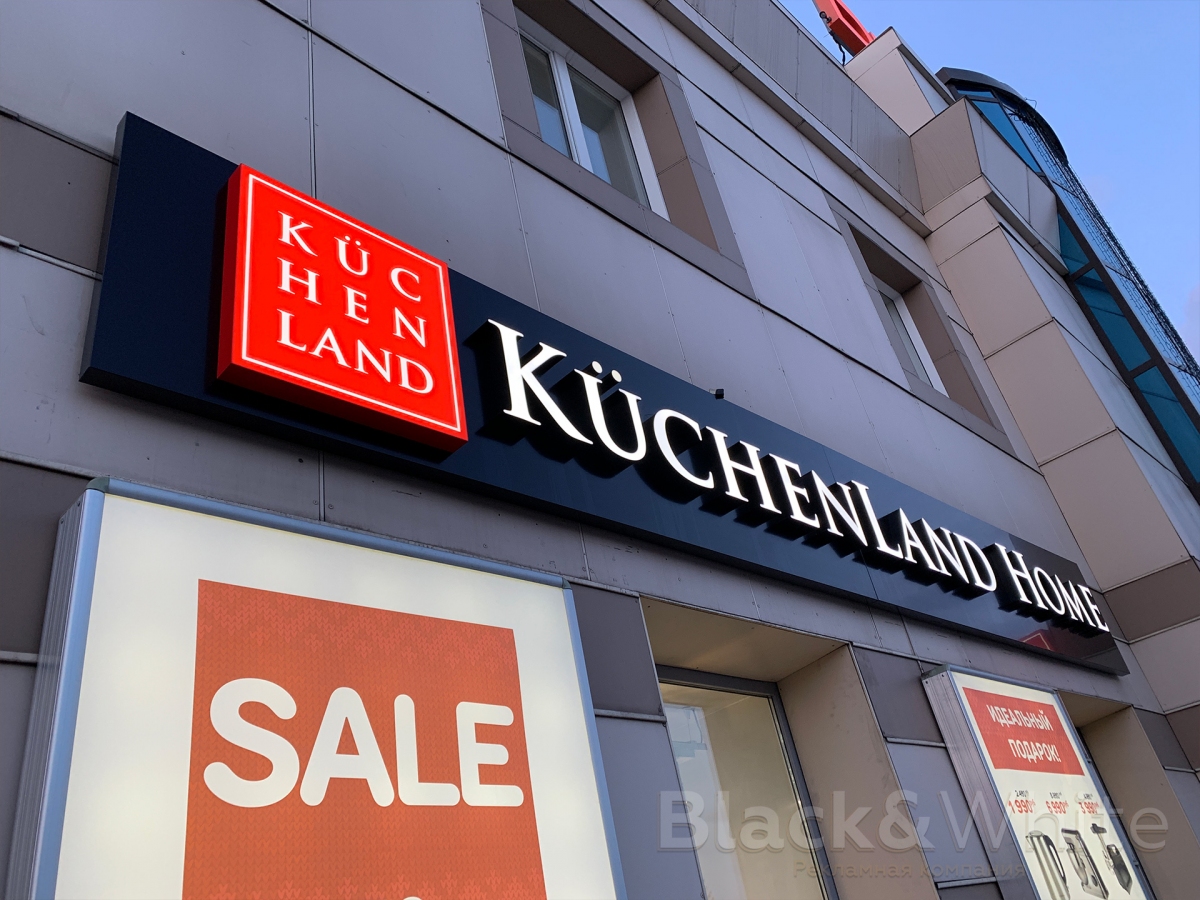

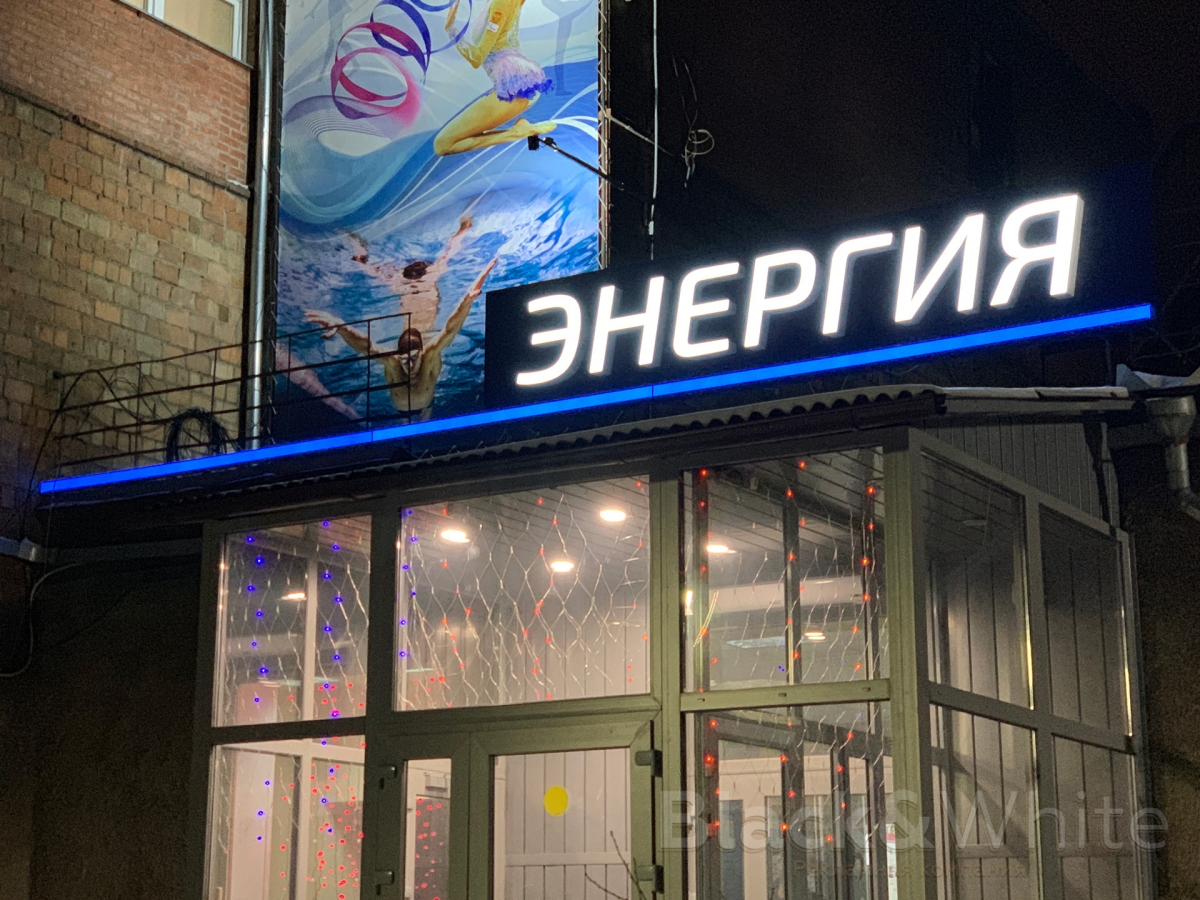

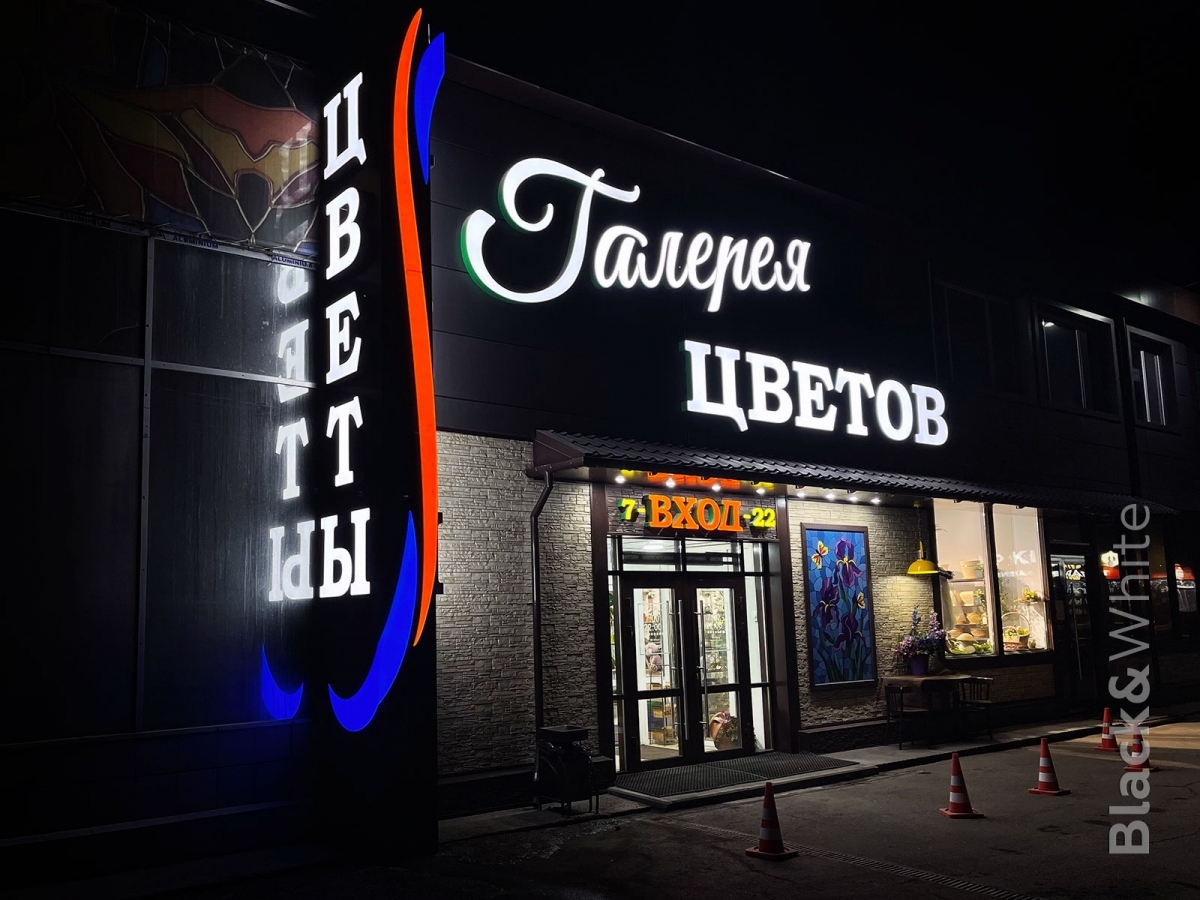

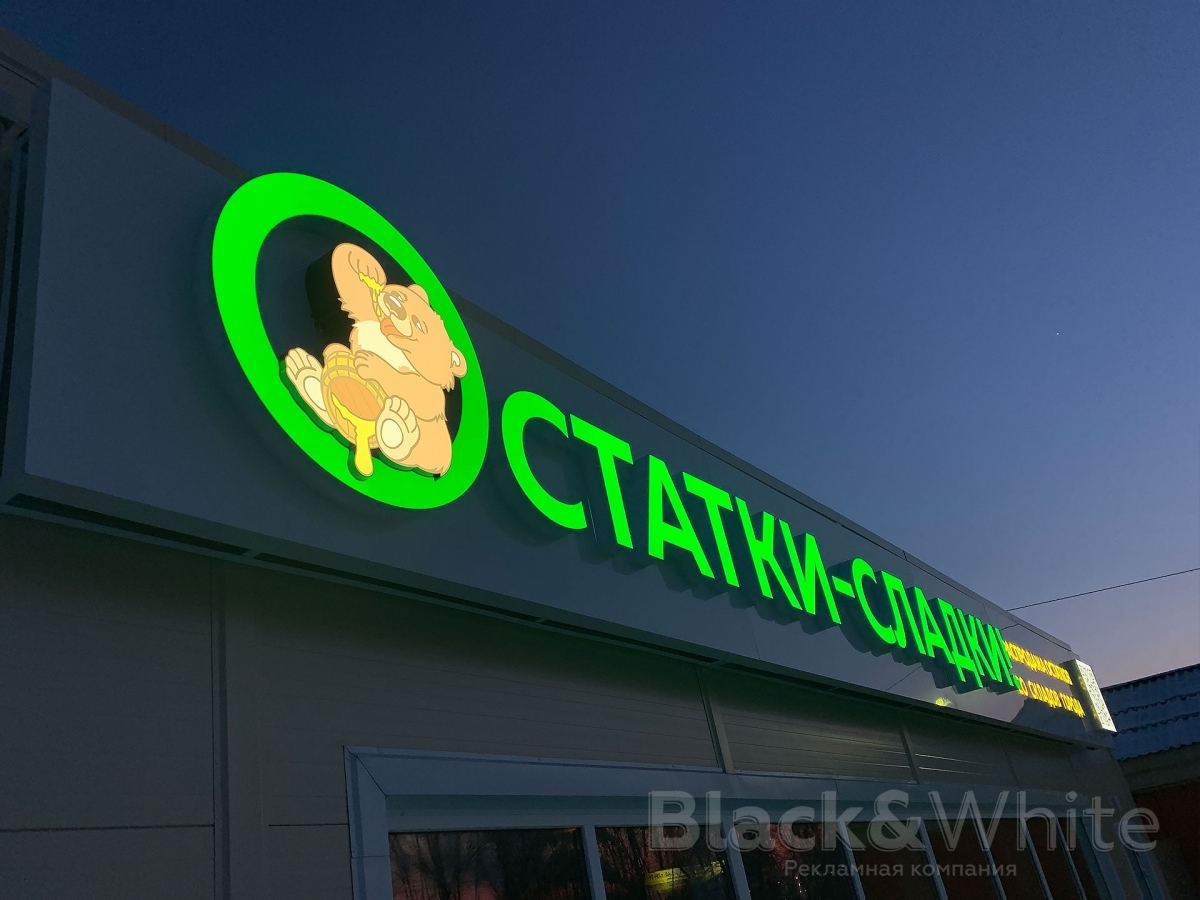

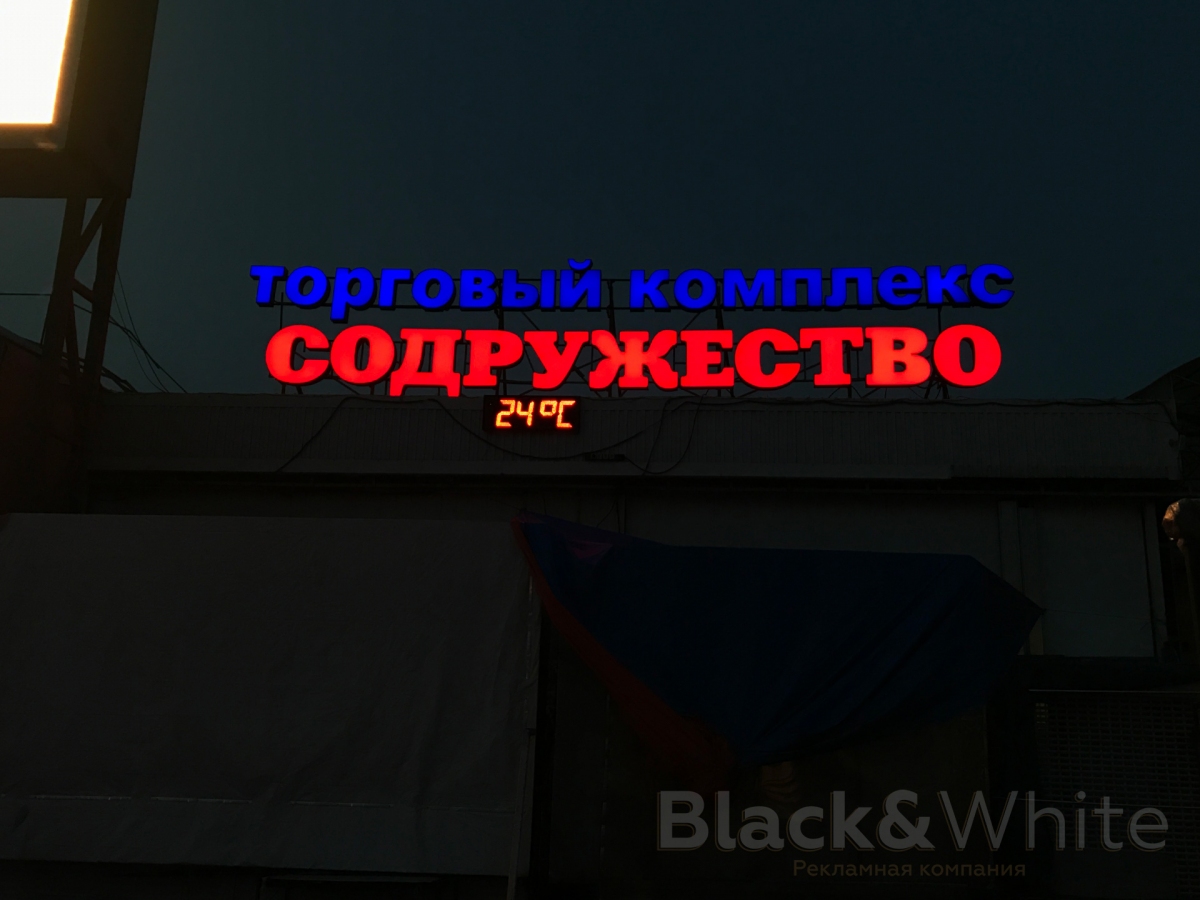

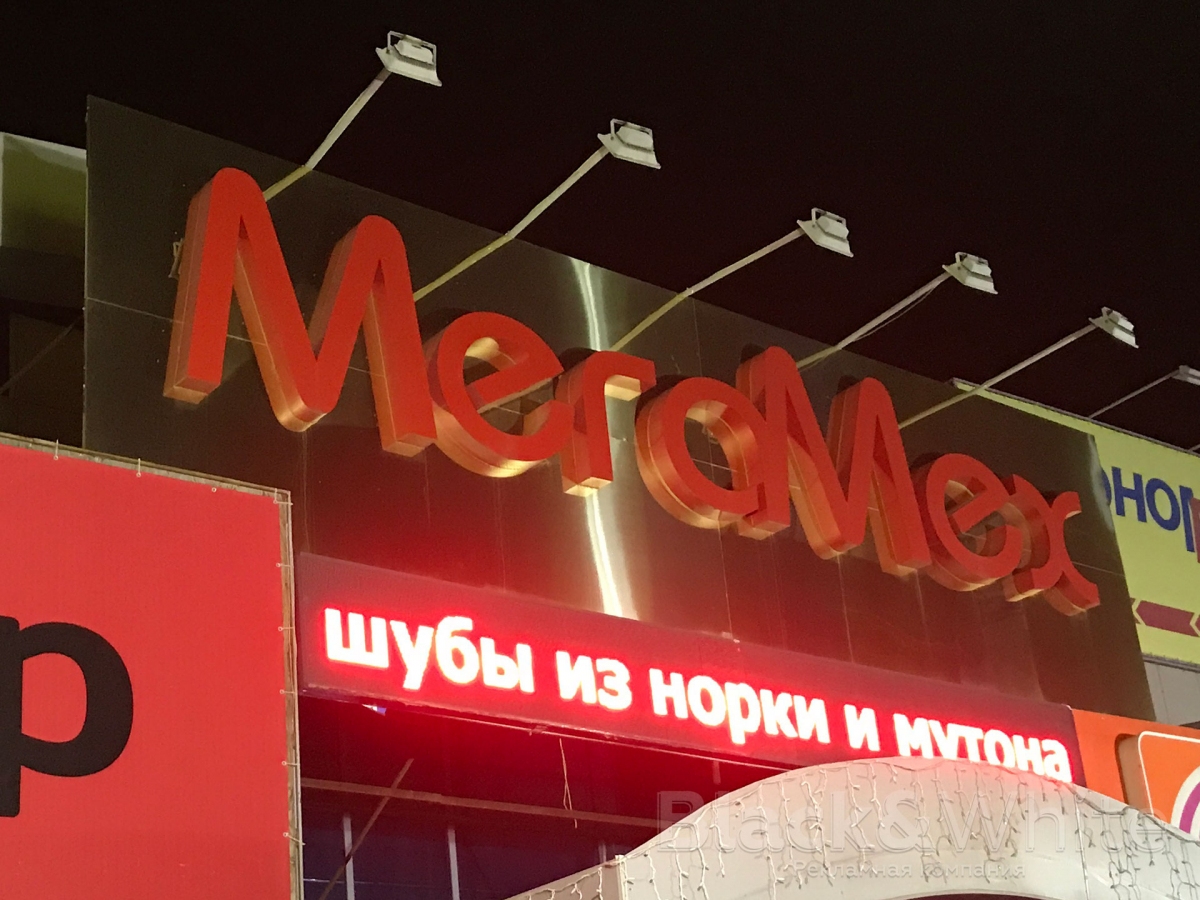

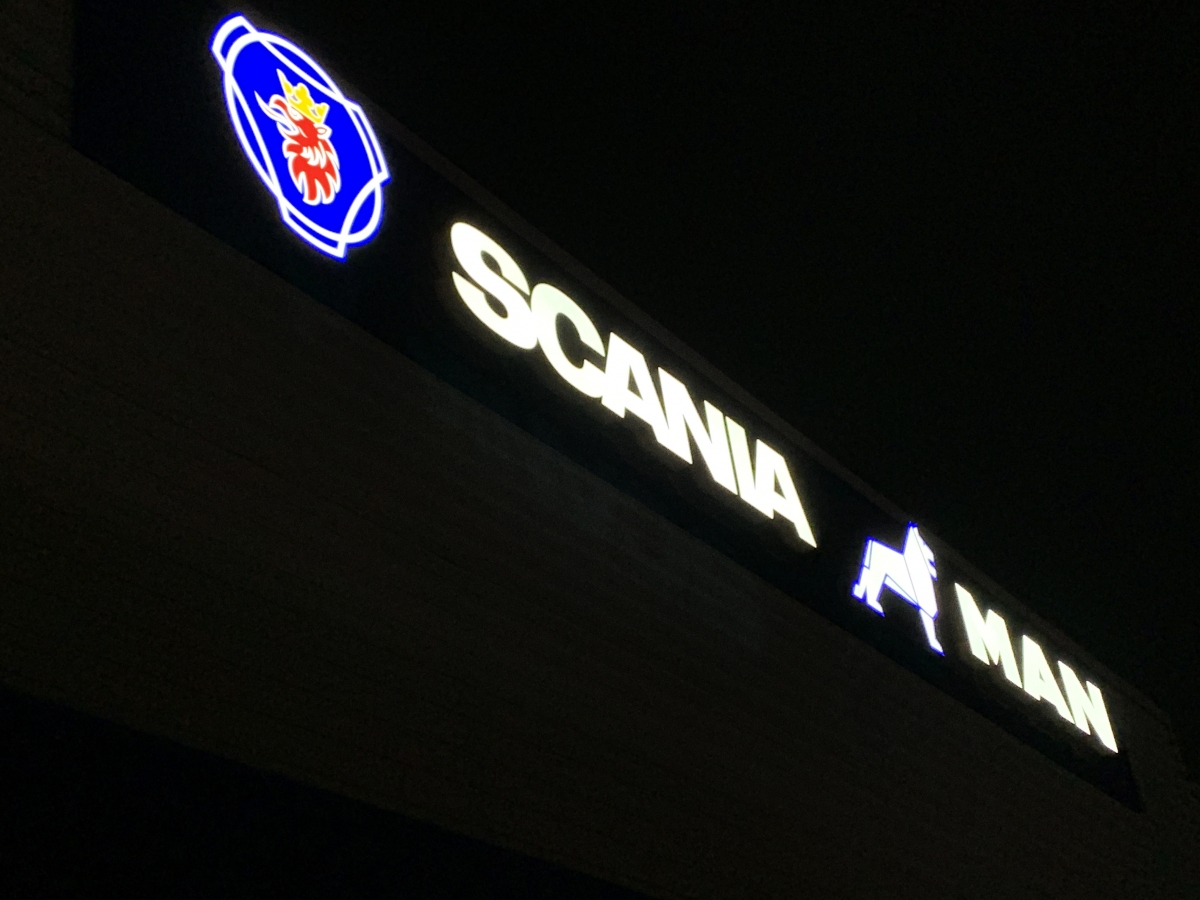

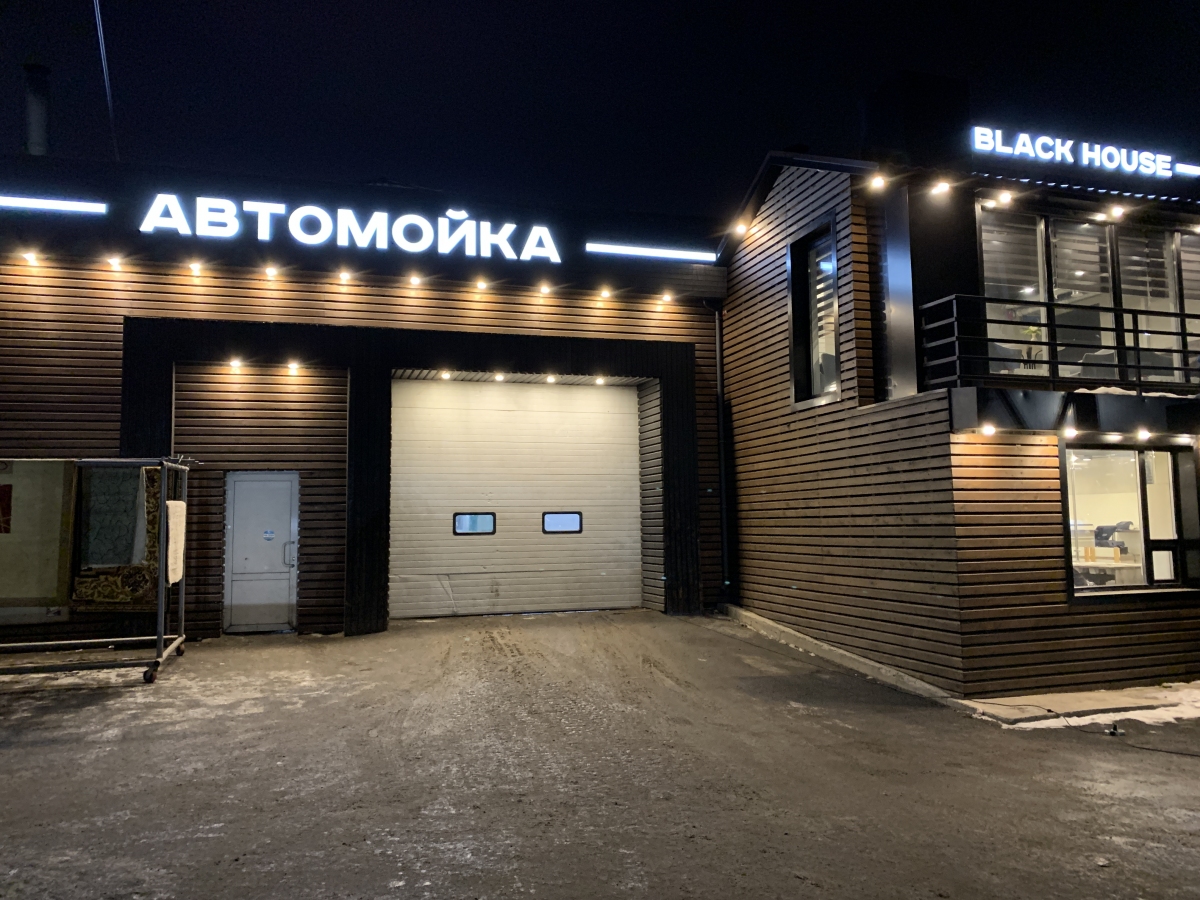

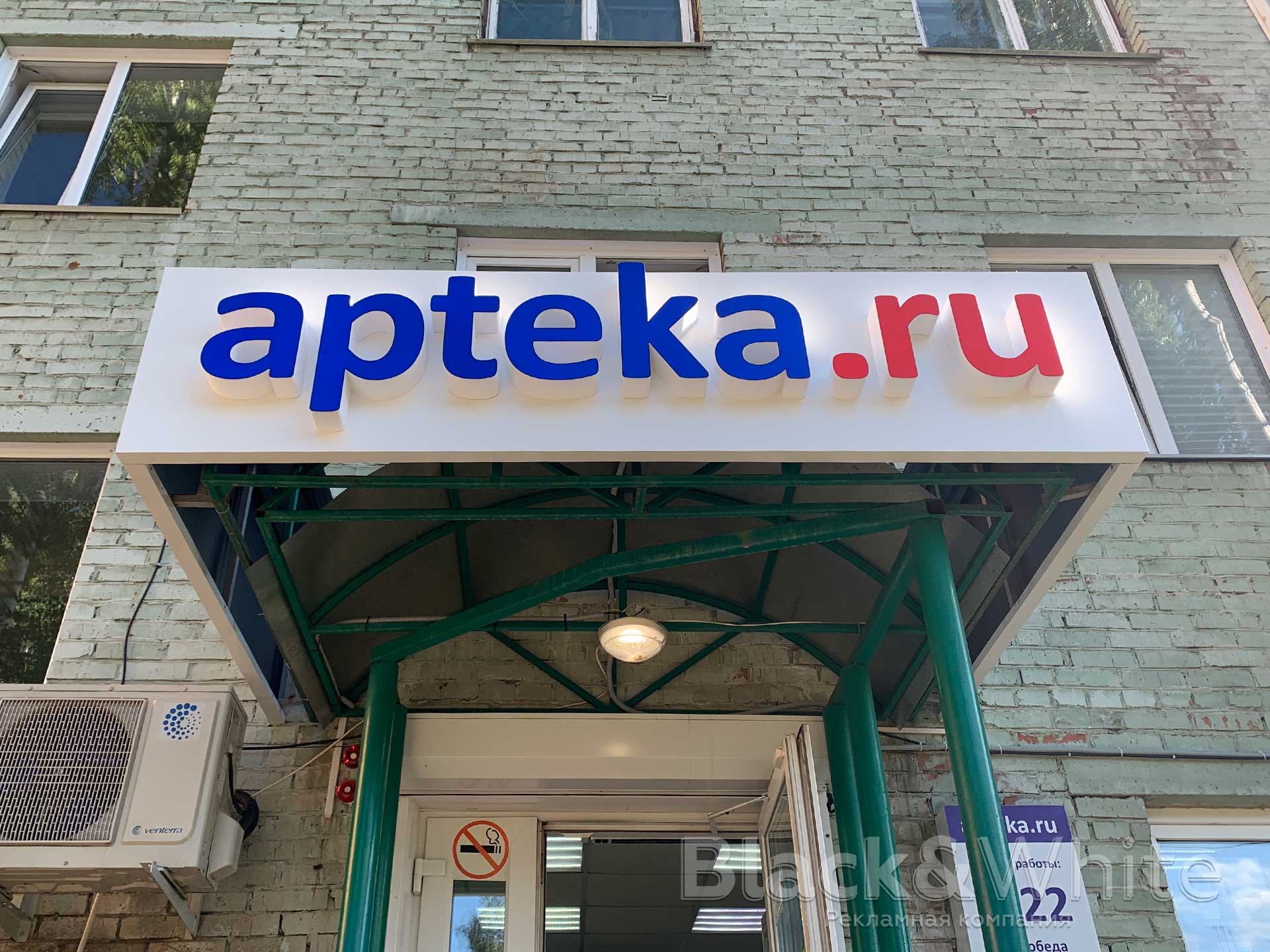

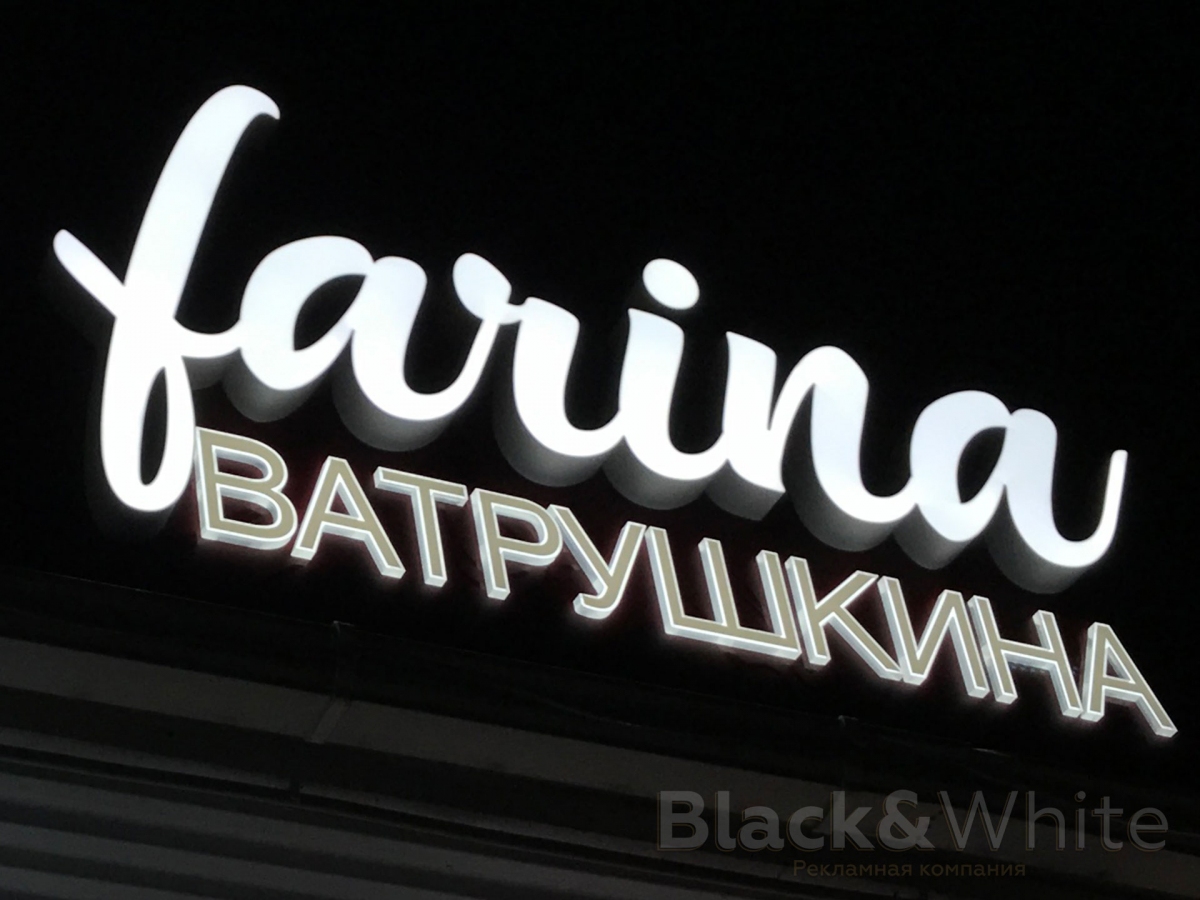

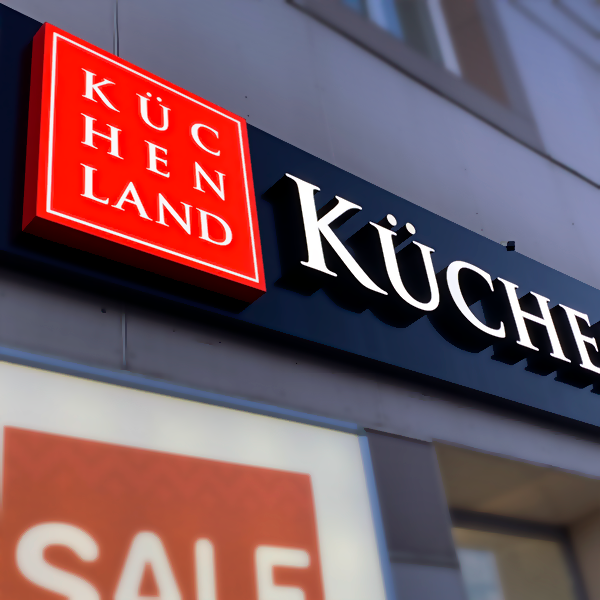

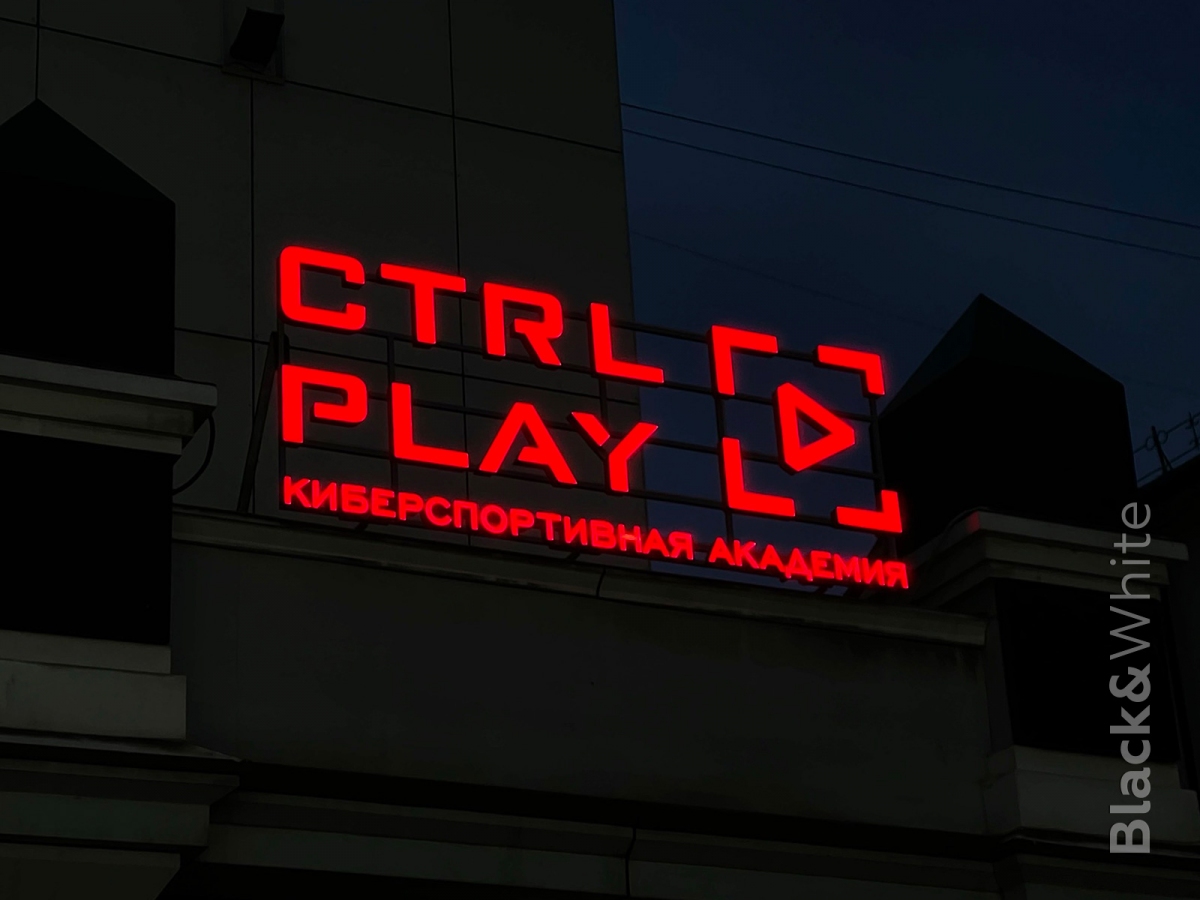

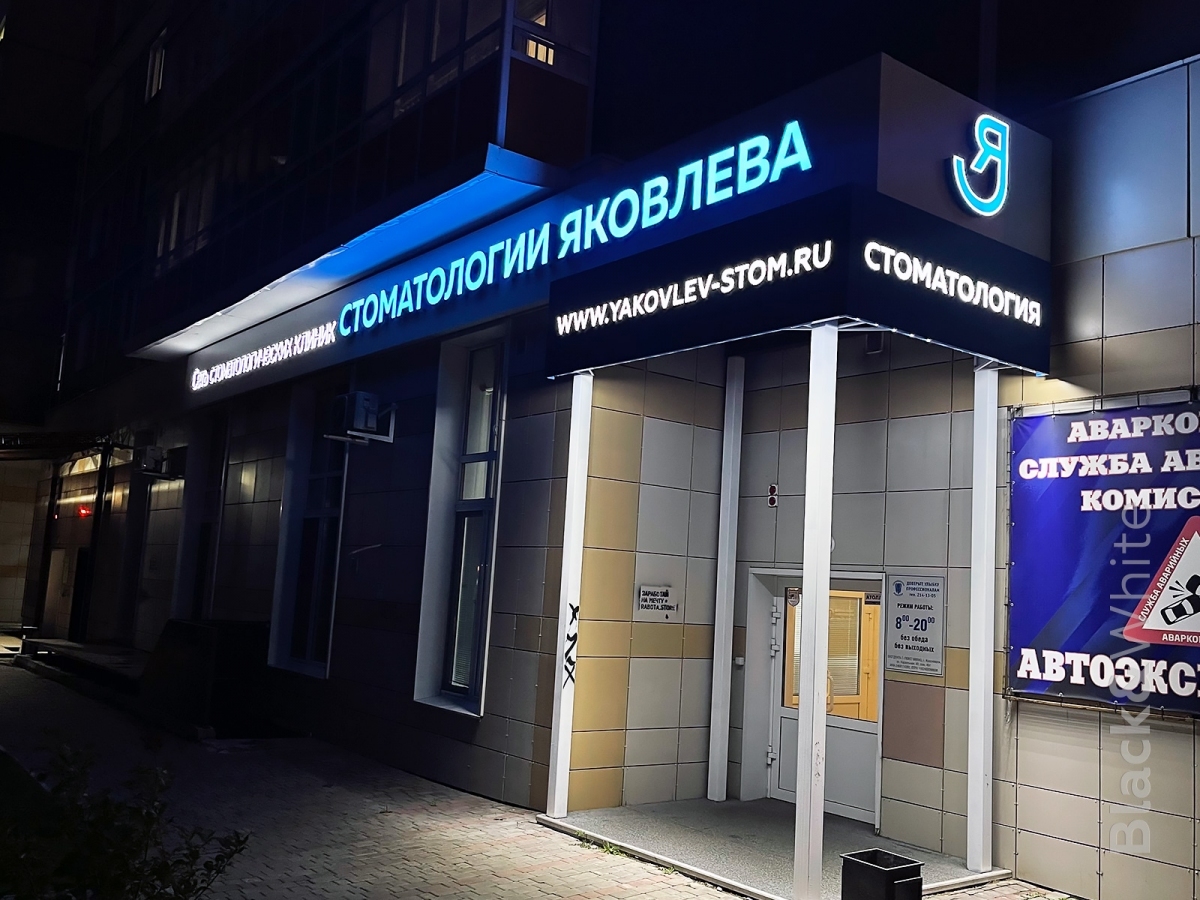

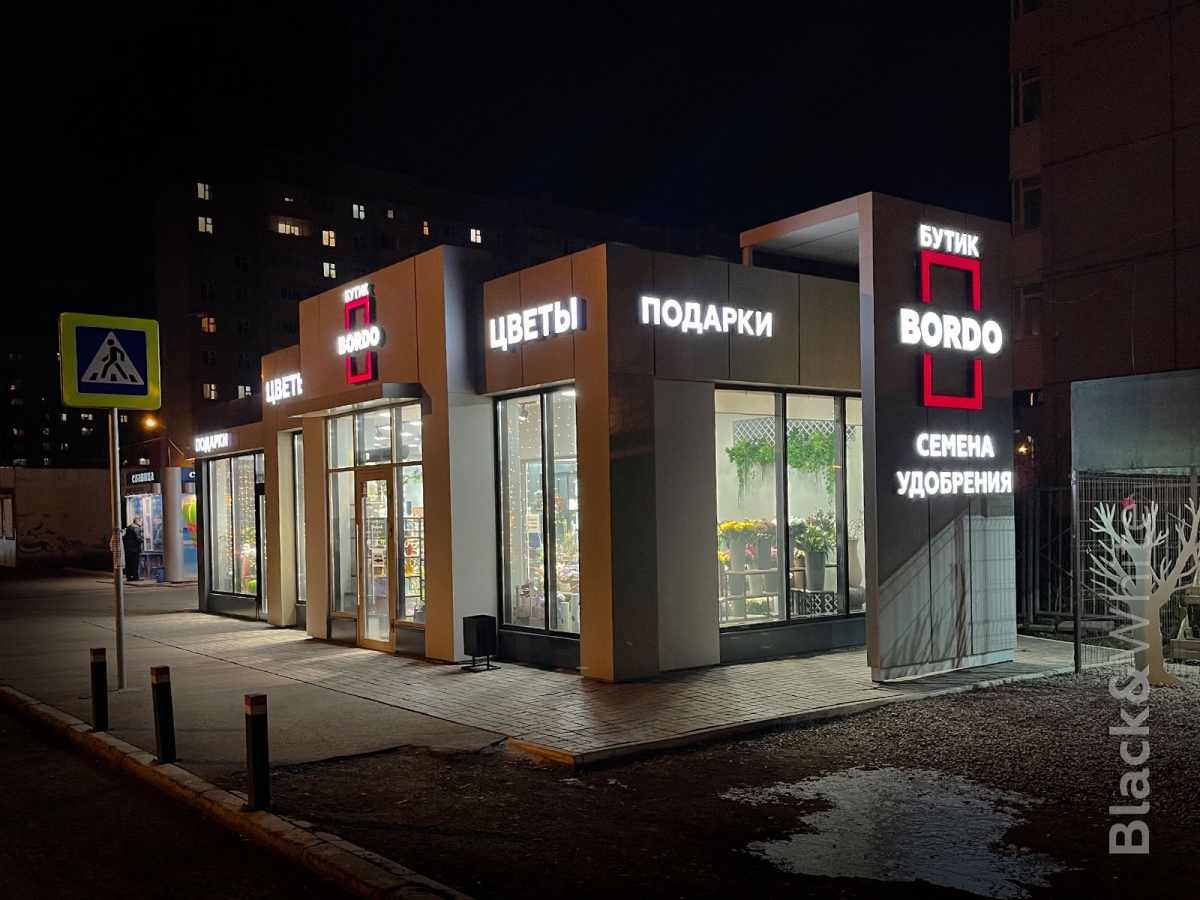

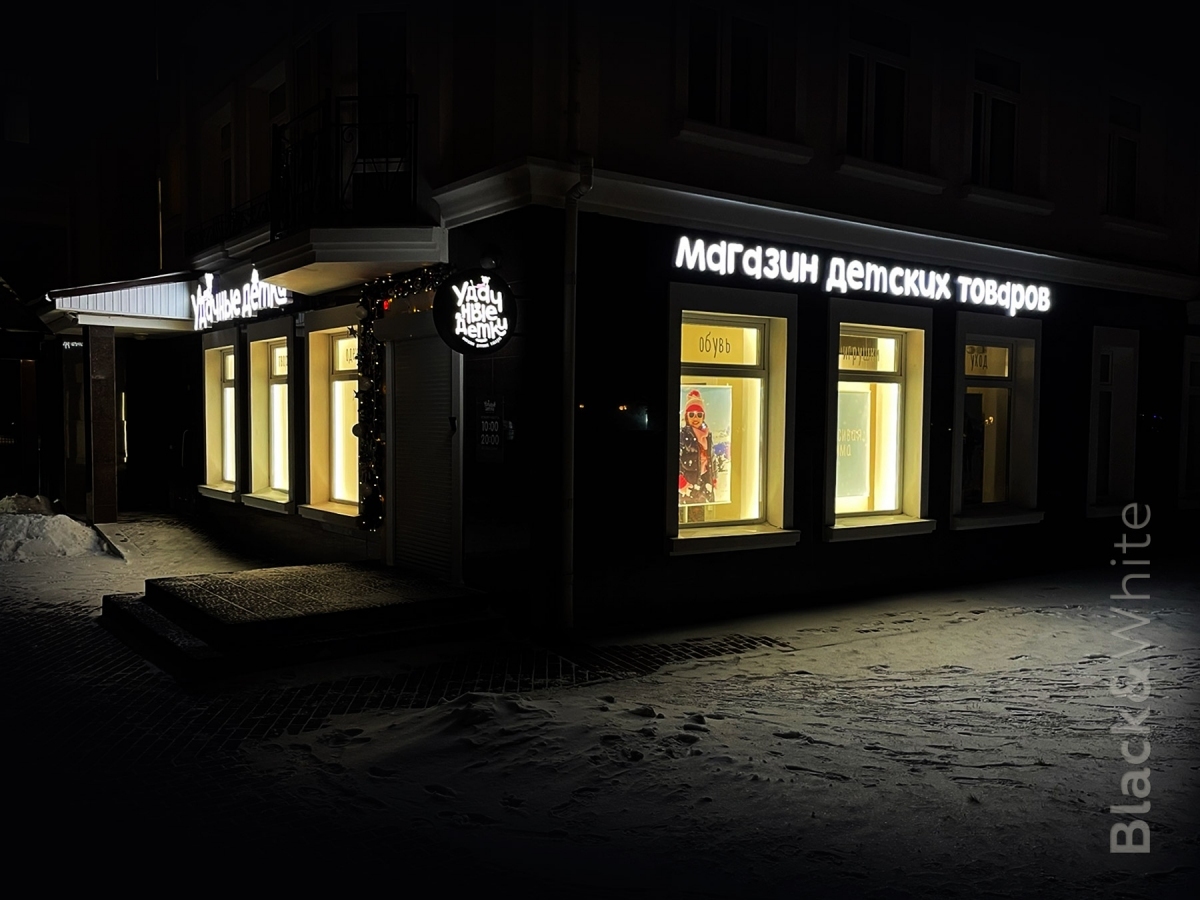

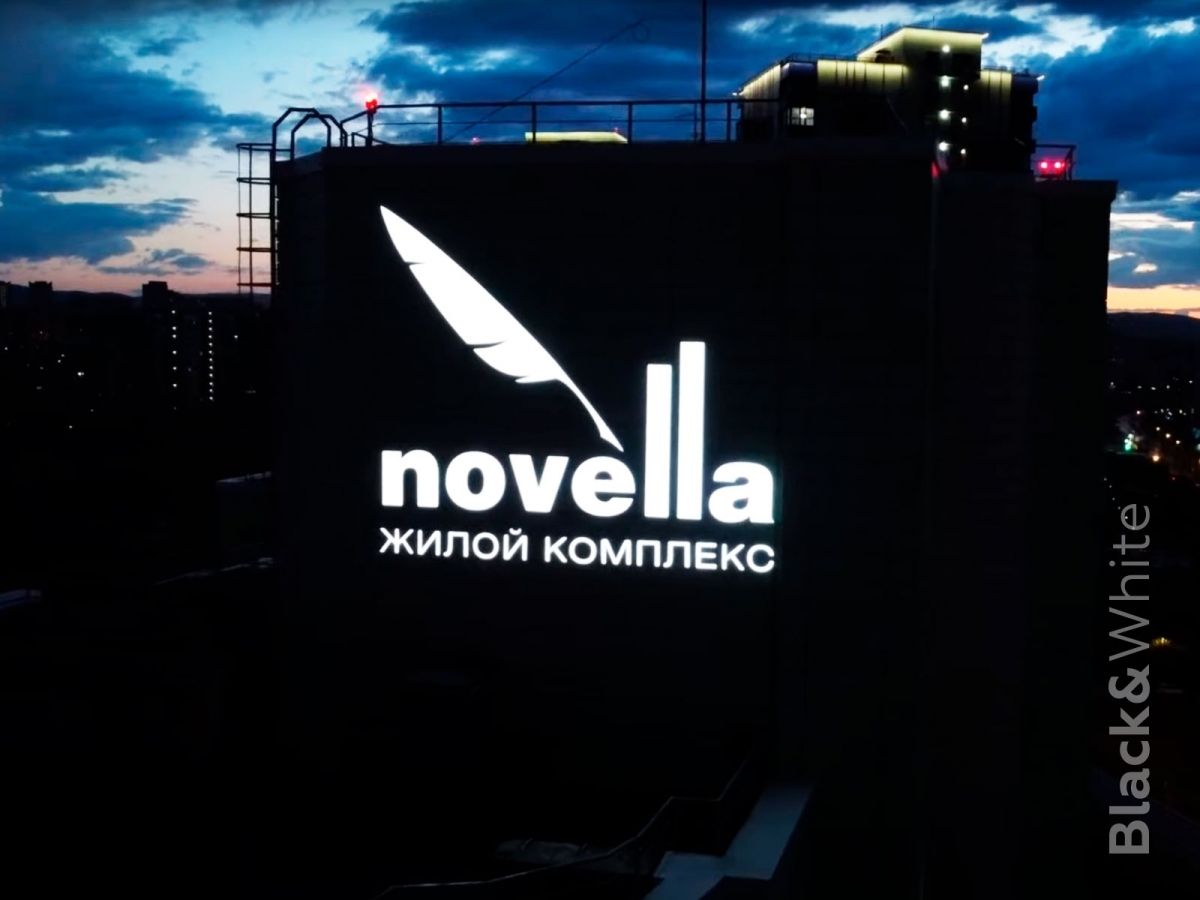

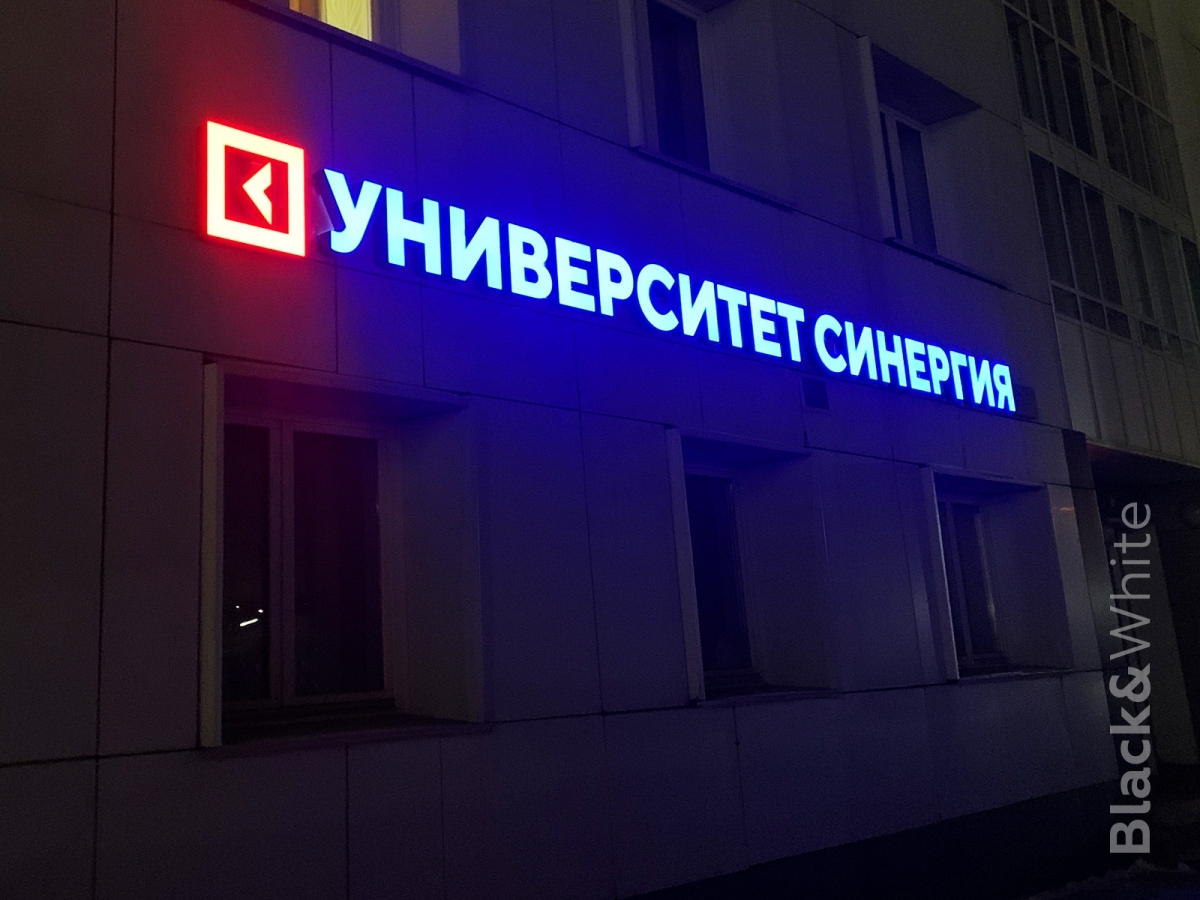

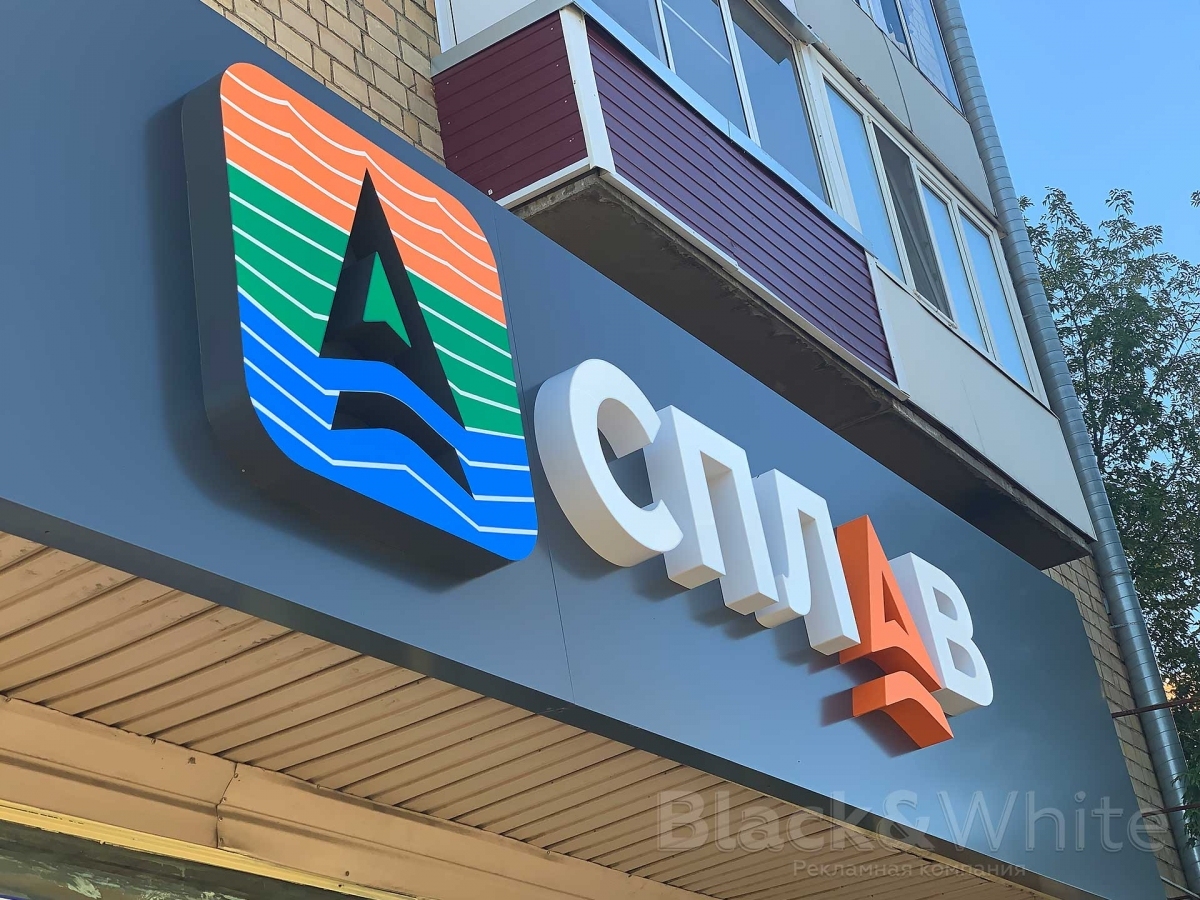

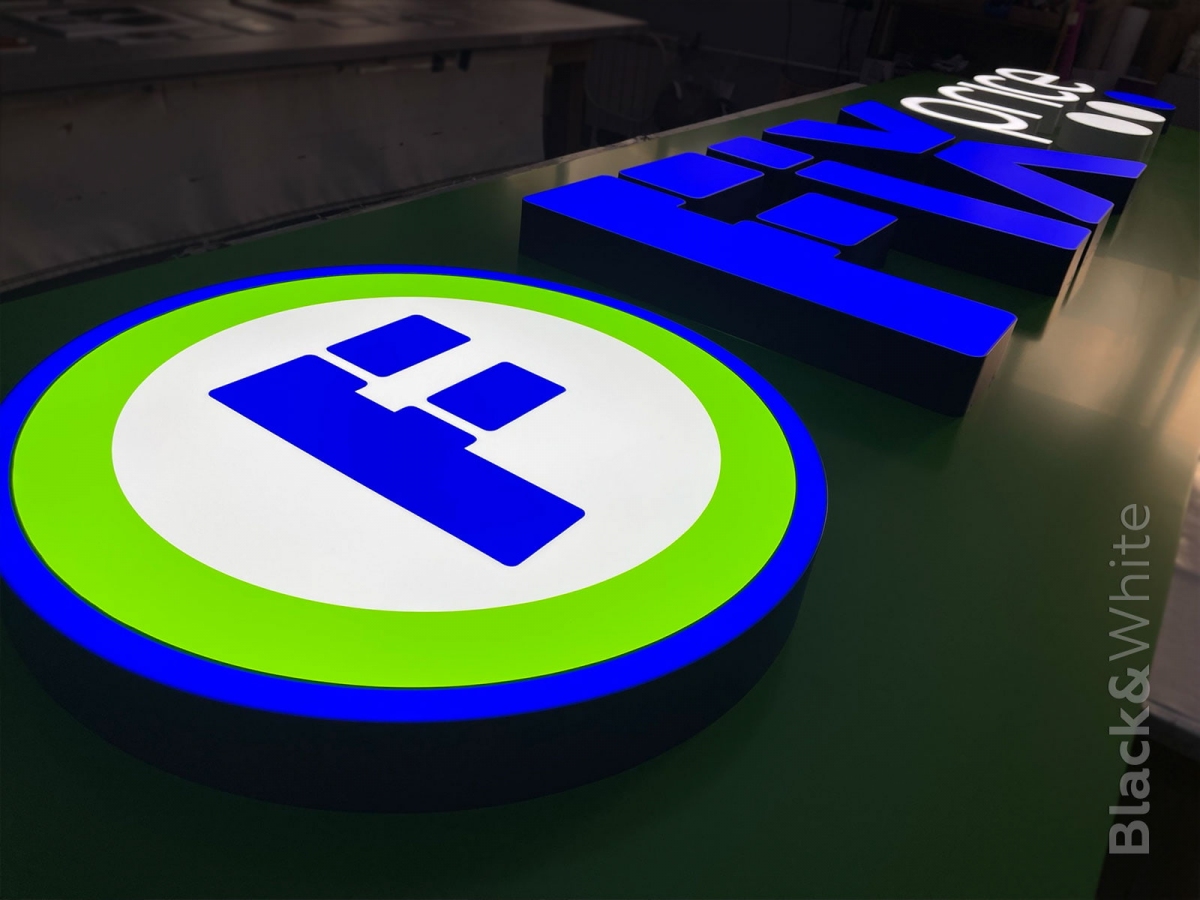

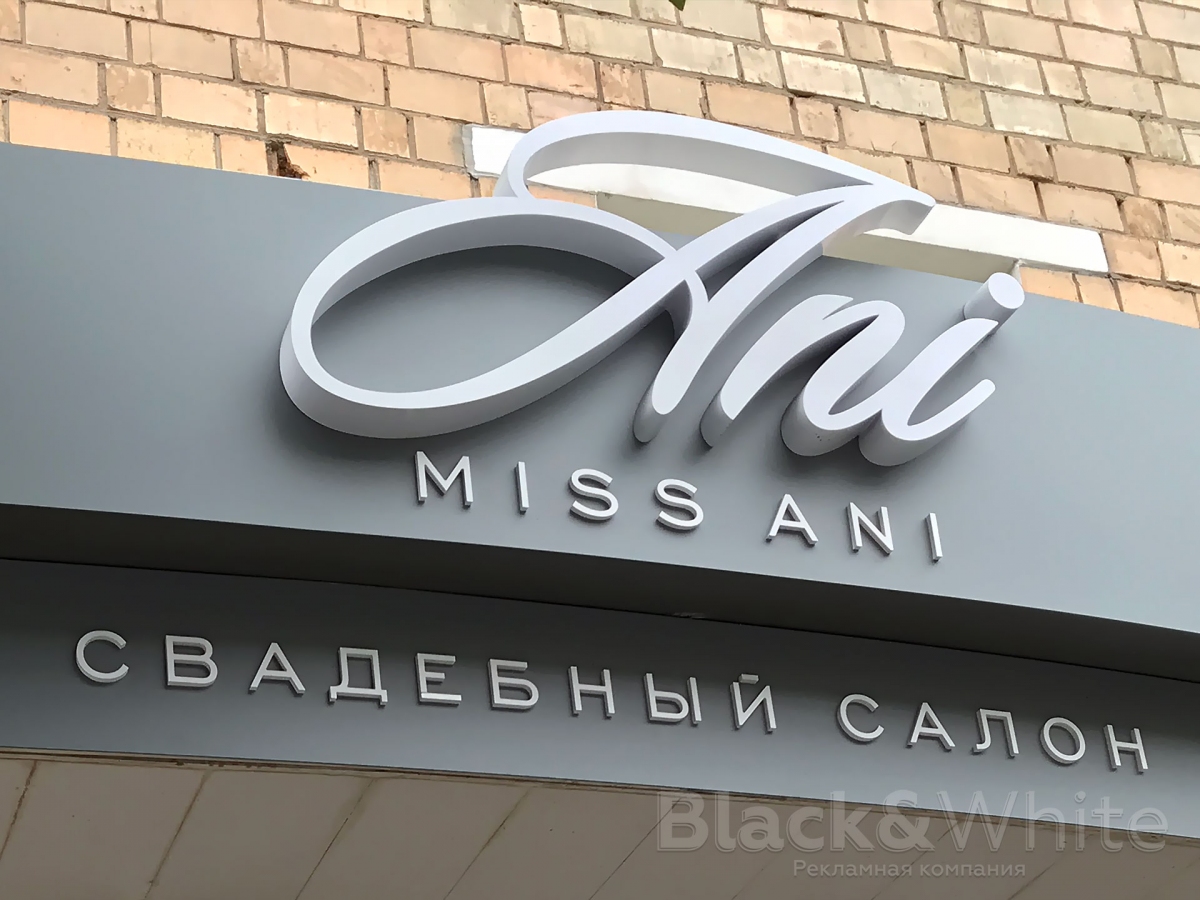

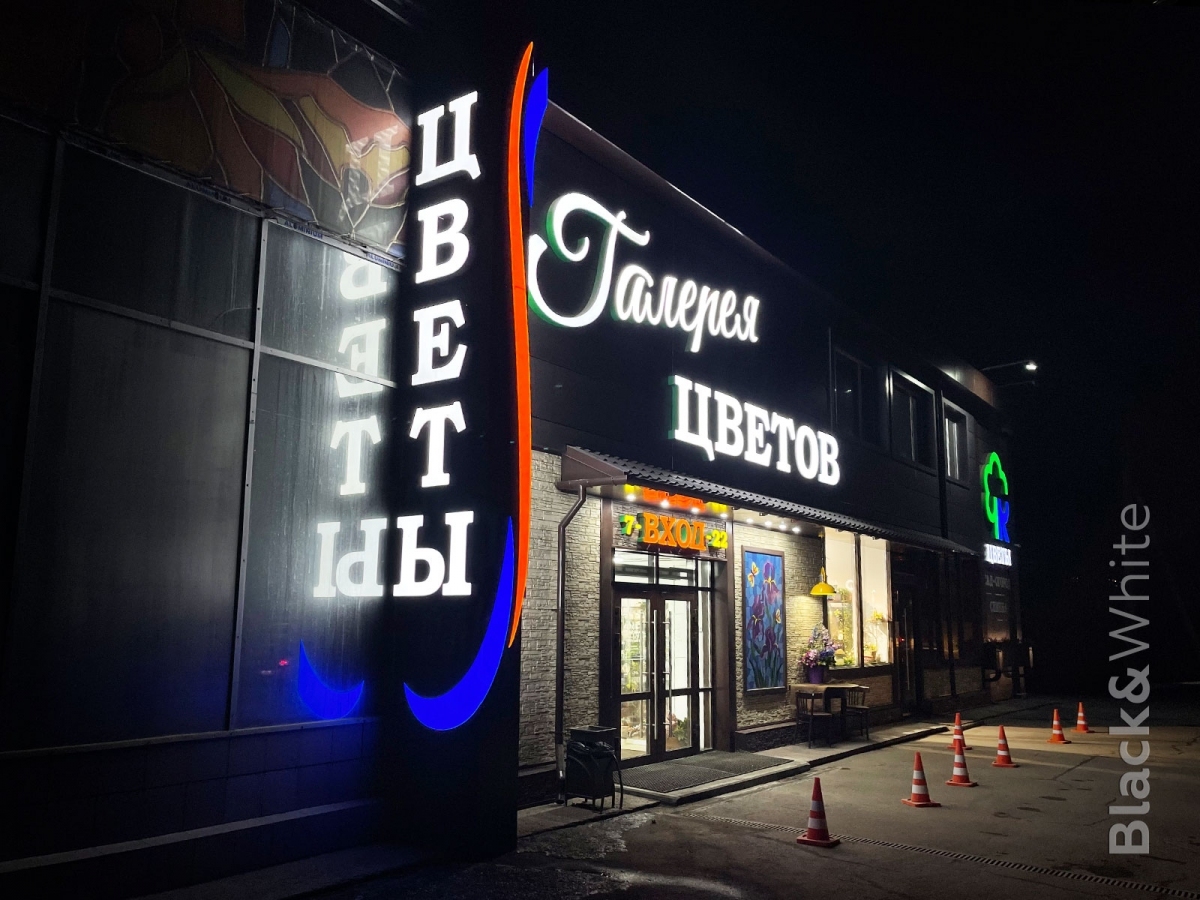

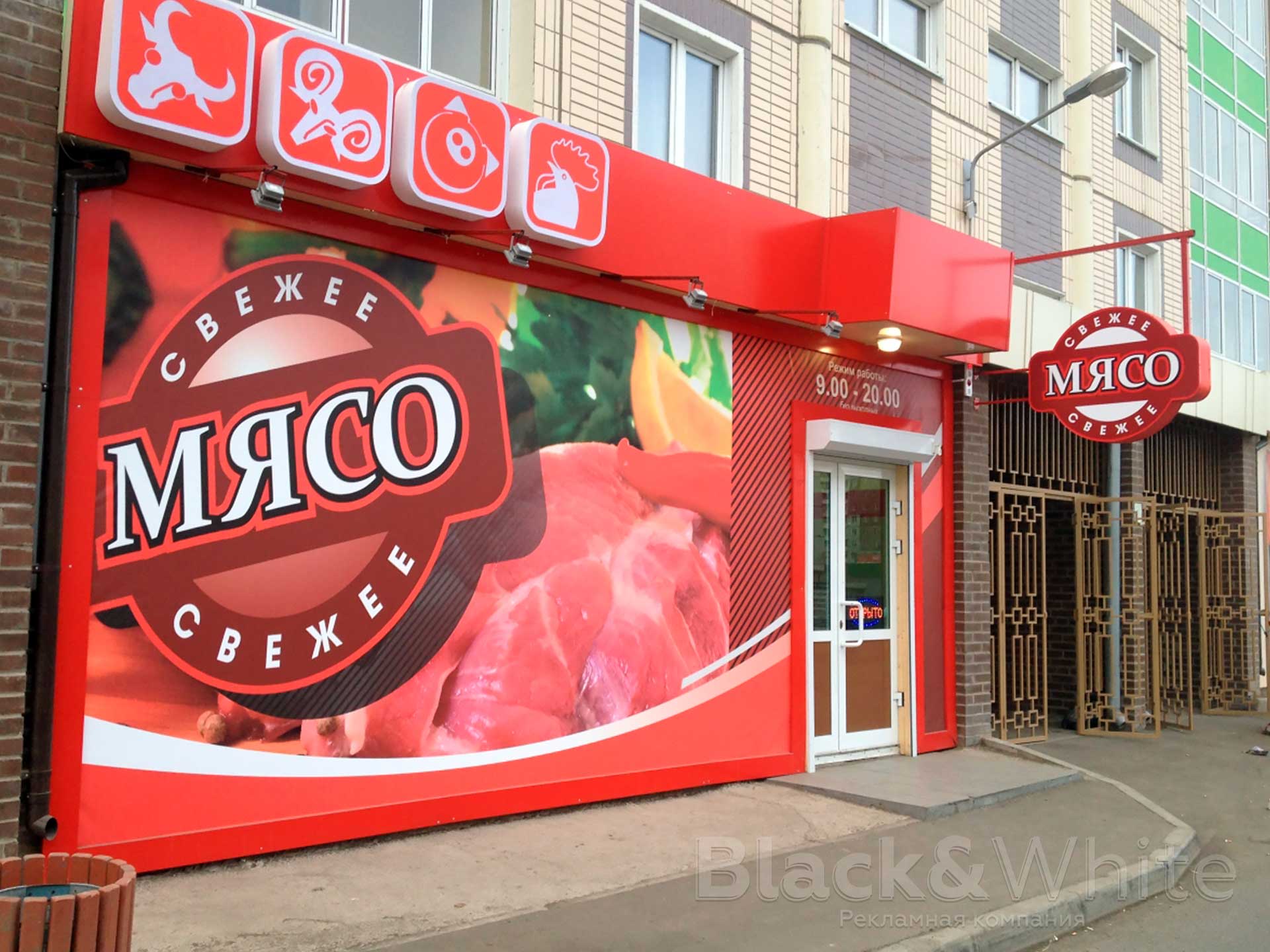

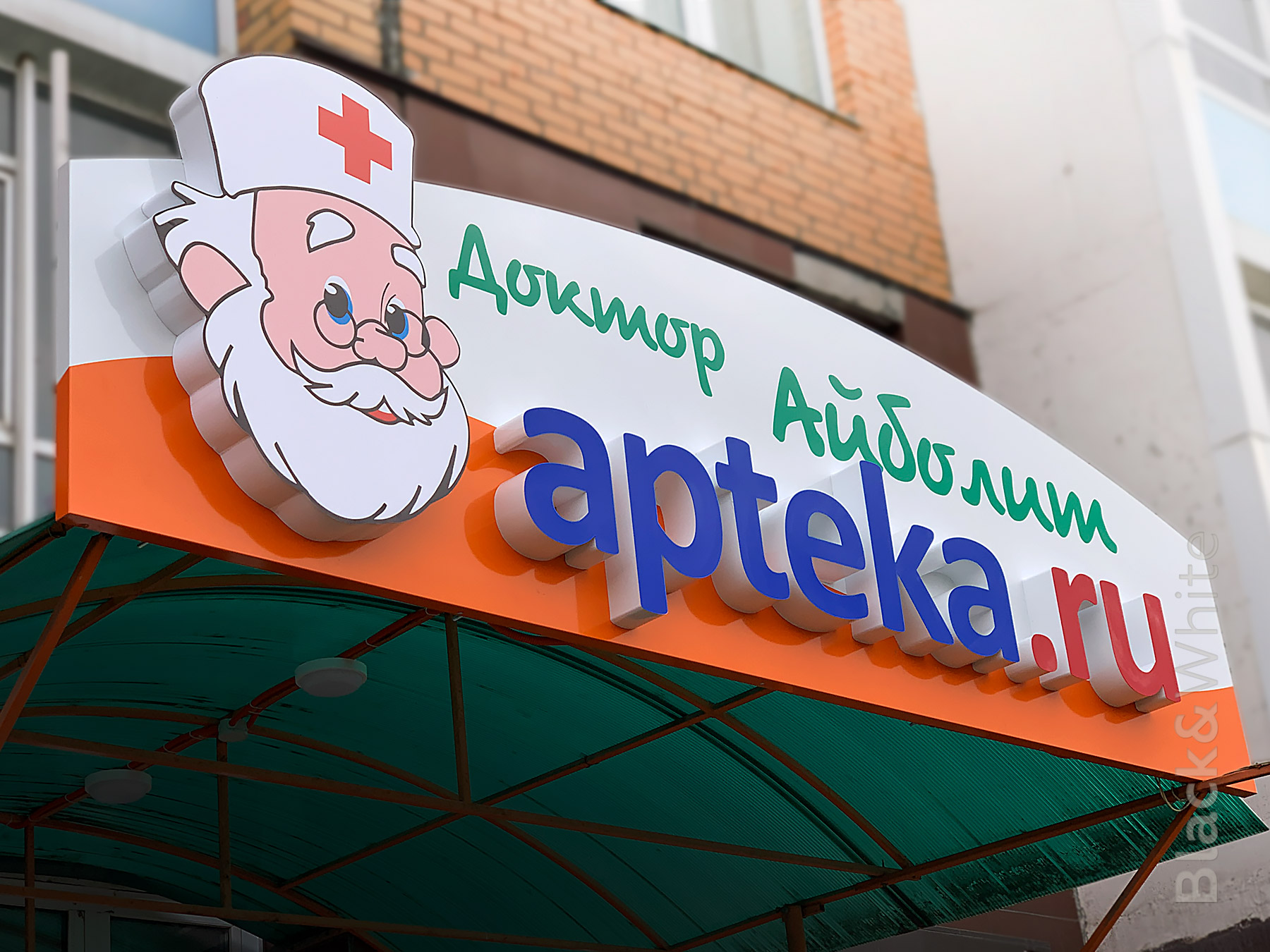

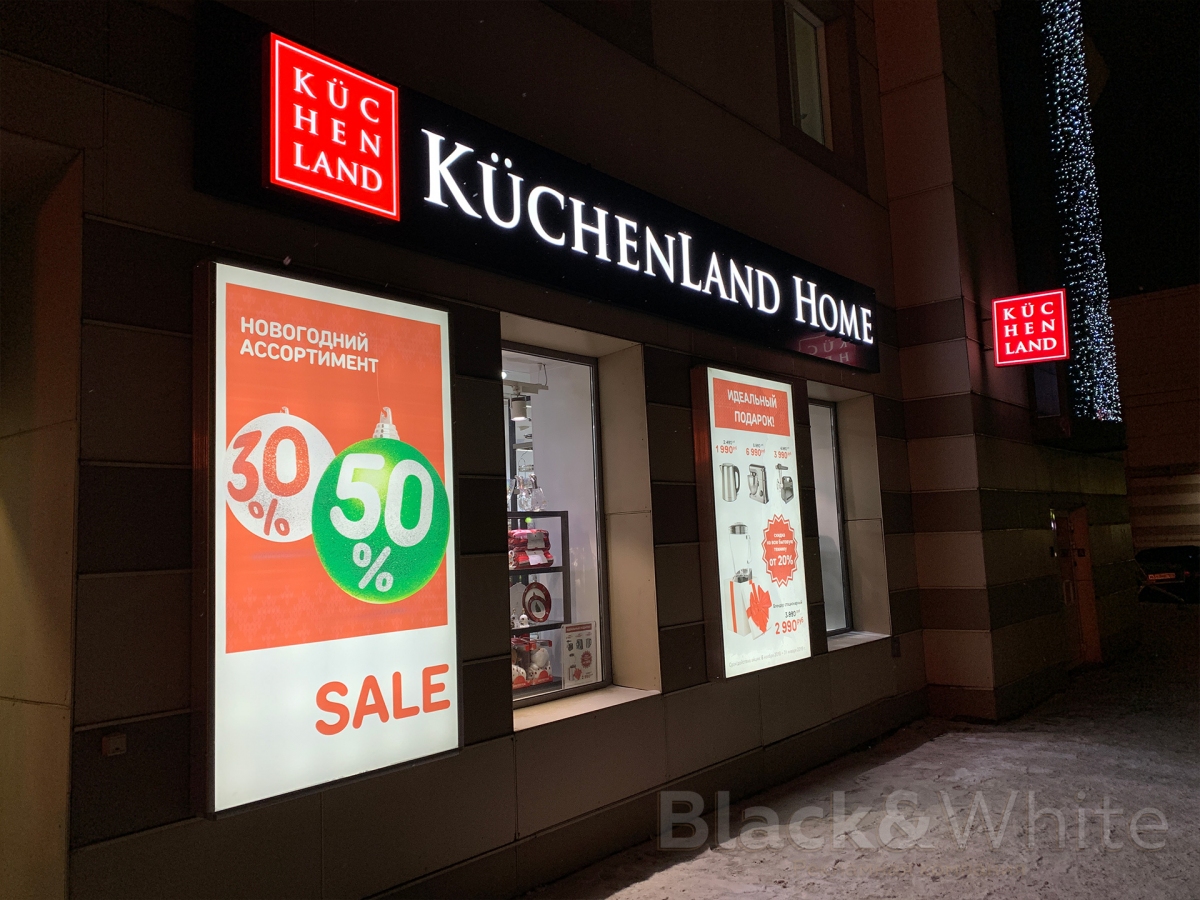

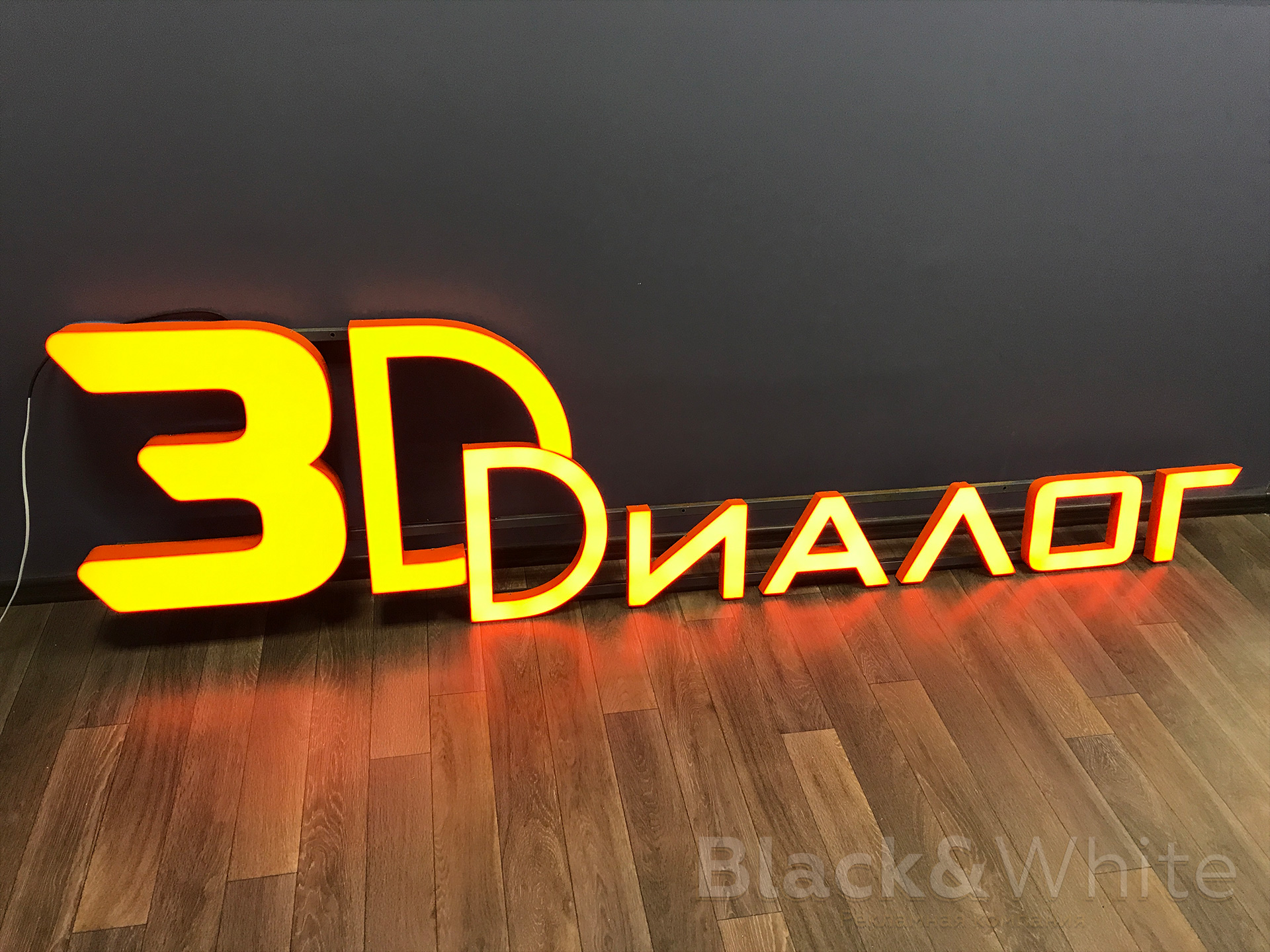

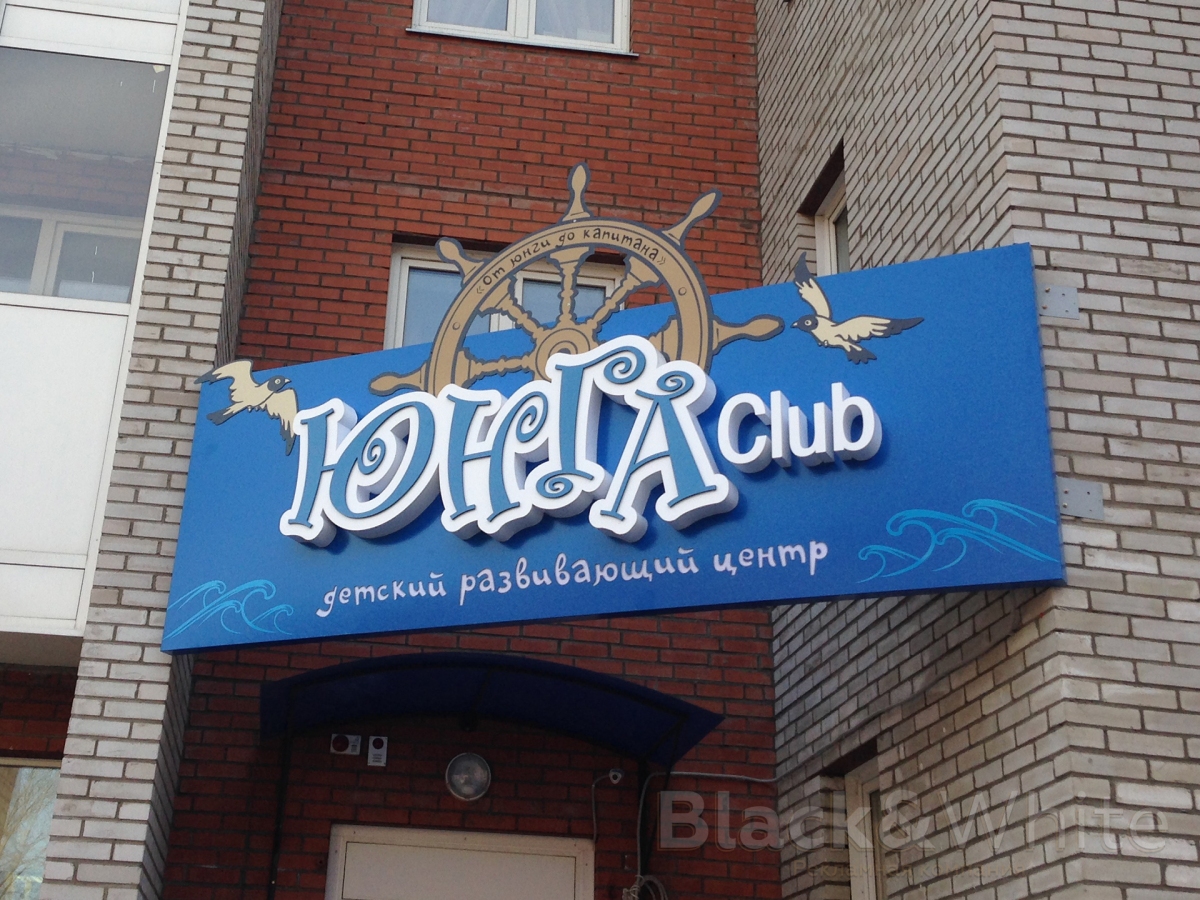

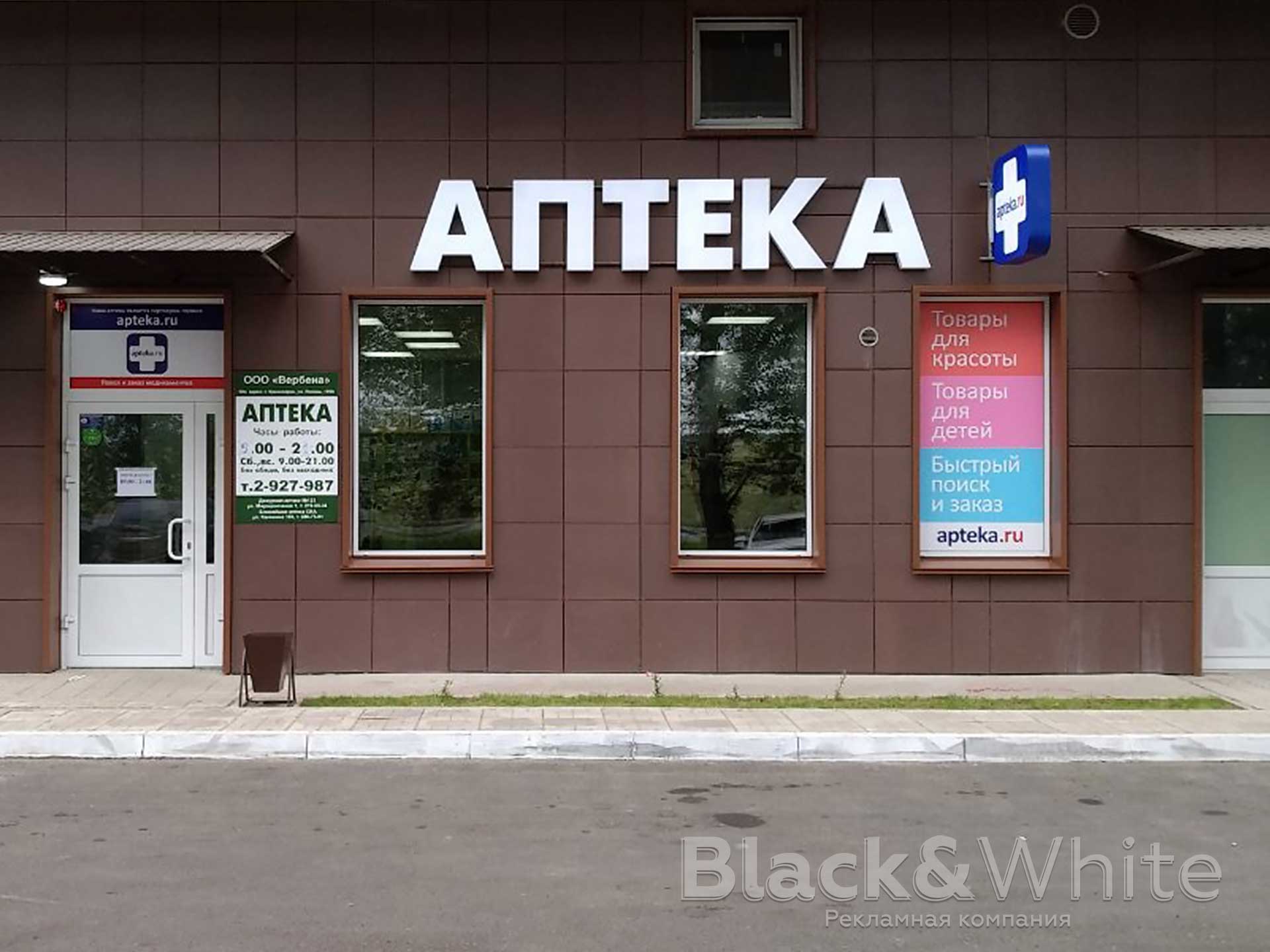

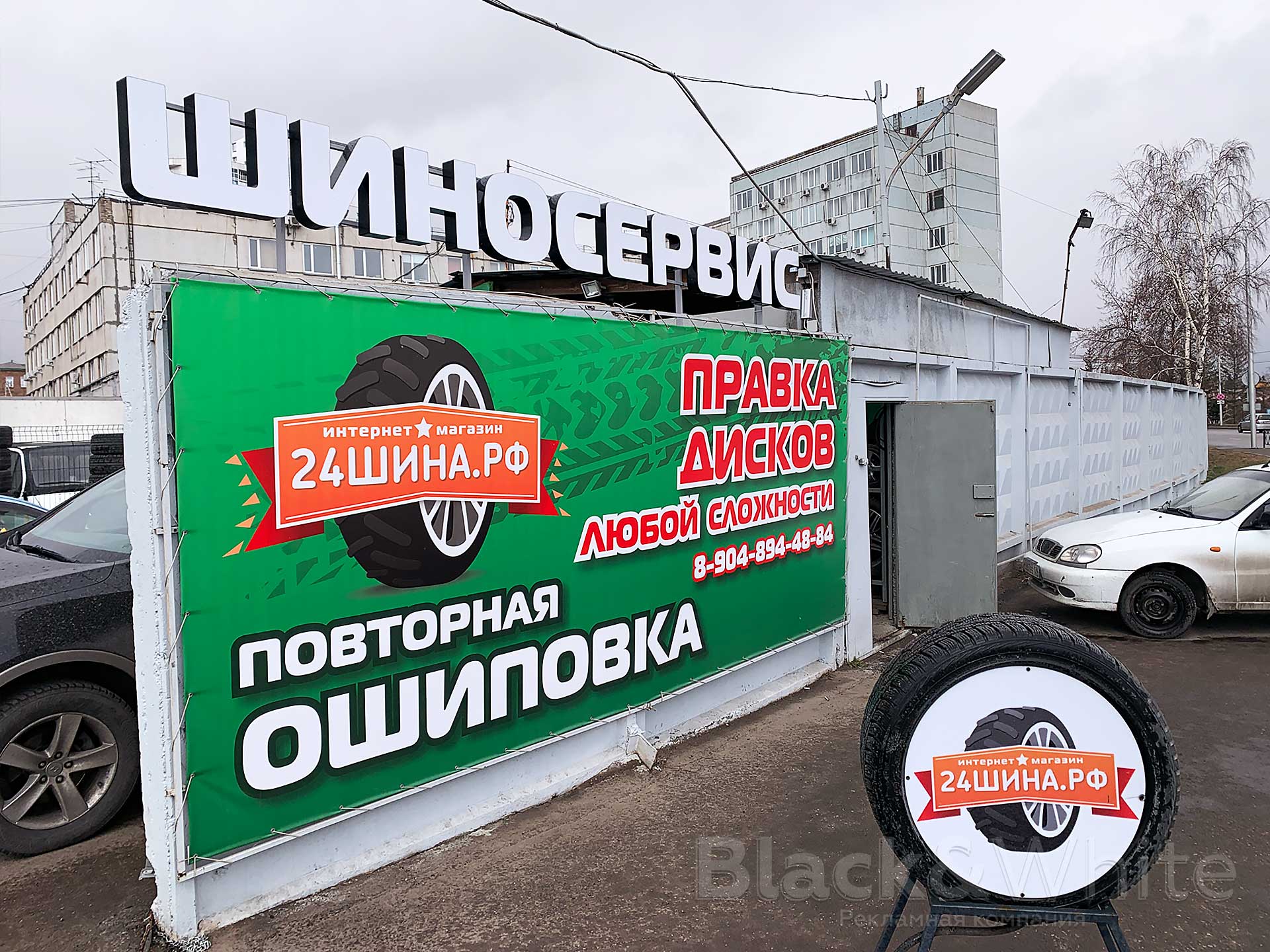

Примеры наших работ:

Вид Стоимость изготовления, Руб./см.
  Высота: от 15 см. до 30 см от 30 см. до 60 см. от 100 см.*
   Прямой шрифт   от 95 руб./см. от 85 руб./см.  от 80 руб./см.
   Прописной шрифт   от 100 руб./см. от 90 руб./см. от 85 руб./см.
   Шрифт с засечками   от 110 руб./см. от 95 руб./см.   от 90 руб./см.

* В случаях, когда ширина шрифта больше, чем его высота, расчет ведется по ширине.

* При размере 1 метр или более изготовление проводится из оцинкованной стали.

Пример: Вам необходимо изготовить вывеску, на которой будут объёмные буквы с внутренней подсветкой слово "ЦВЕТЫ" , высота (H) букв составляет 30 см. Стоимость изготовления одной буквы составит 30 х 95 = 2 850 руб. Стоимость 5 букв составит 2 580 х 5 = 14 250 руб.


Стоимость изготовления формируется из следующих факторов:

  • Шрифт наименования (может быть произвольной формы, однако тонкие штрихи делать сложнее);
  • Материал из которого будет изготовлена реклама – ПВХ, композит, пенопласт, металл, их сочетания, имеют различную стоимость;
  • Подсветка, наличие которой увеличивает цену (внутренняя, внешняя, неон, светодиоды);
  • Габариты рекламы (длина, высота, толщина);
  • Место установки (вент фасад, кирпич, стекло).

Как правило, конструкции изготавливаются в сочетании с другими элементами наружной рекламы, часто буквы размещают на световые фризы, козырьки, планшеты из композитного материала, стёкла. Комбинации форм и материалов из которых будет изготовлена реклама зависят от возможностей и желаний клиента. Отметим, что наиболее популярными сегодня всё же остаются классические световые объёмные буквы с внутренней подсветкой светодиодными кластерами, в то же время достаточно большую популярность набирают конструкцию под старину с лампами на лицевой стороне, перфорированными торцами, с неоном, а вот яркие светодиодные объёмные буквы (в таких конструкциях лицевая часть заполнена открытыми светодиодам) наоборот теряют свою популярность.

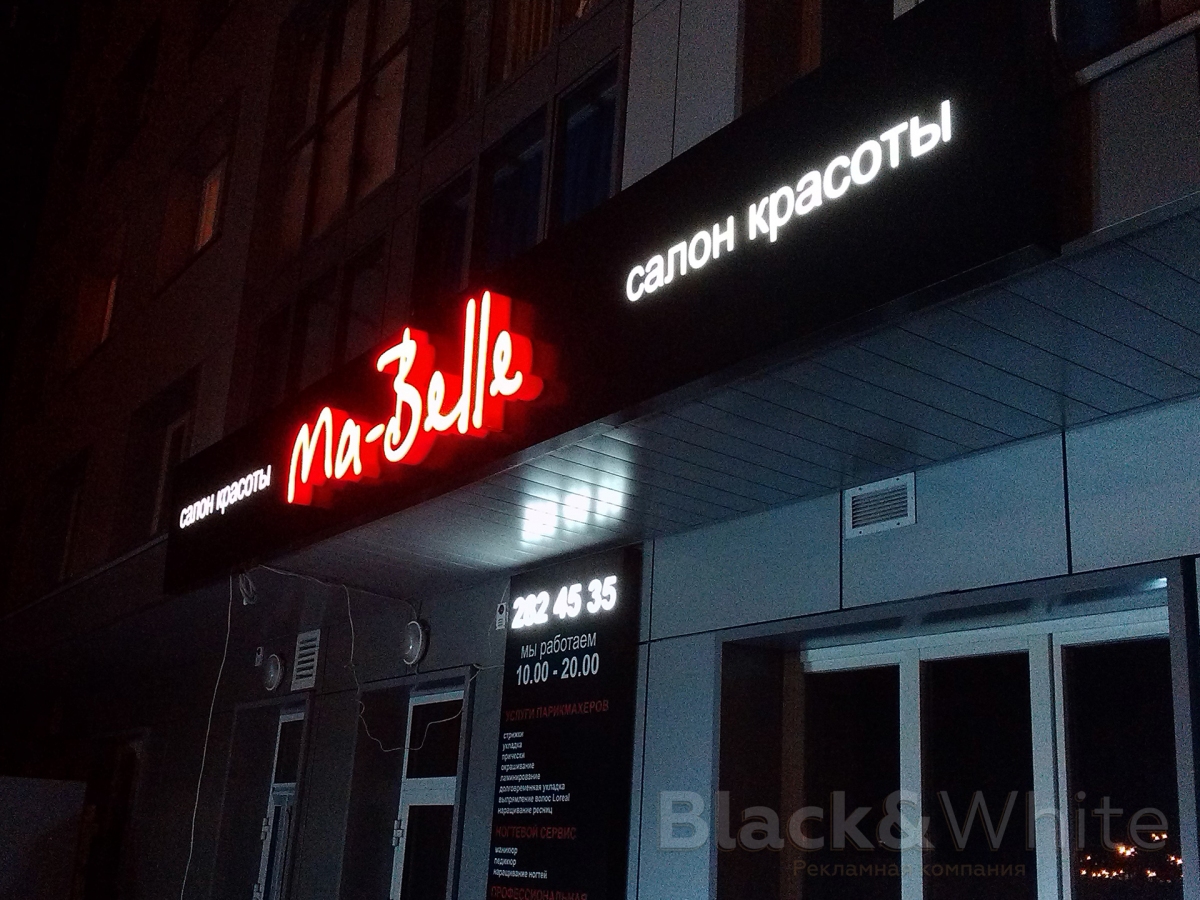

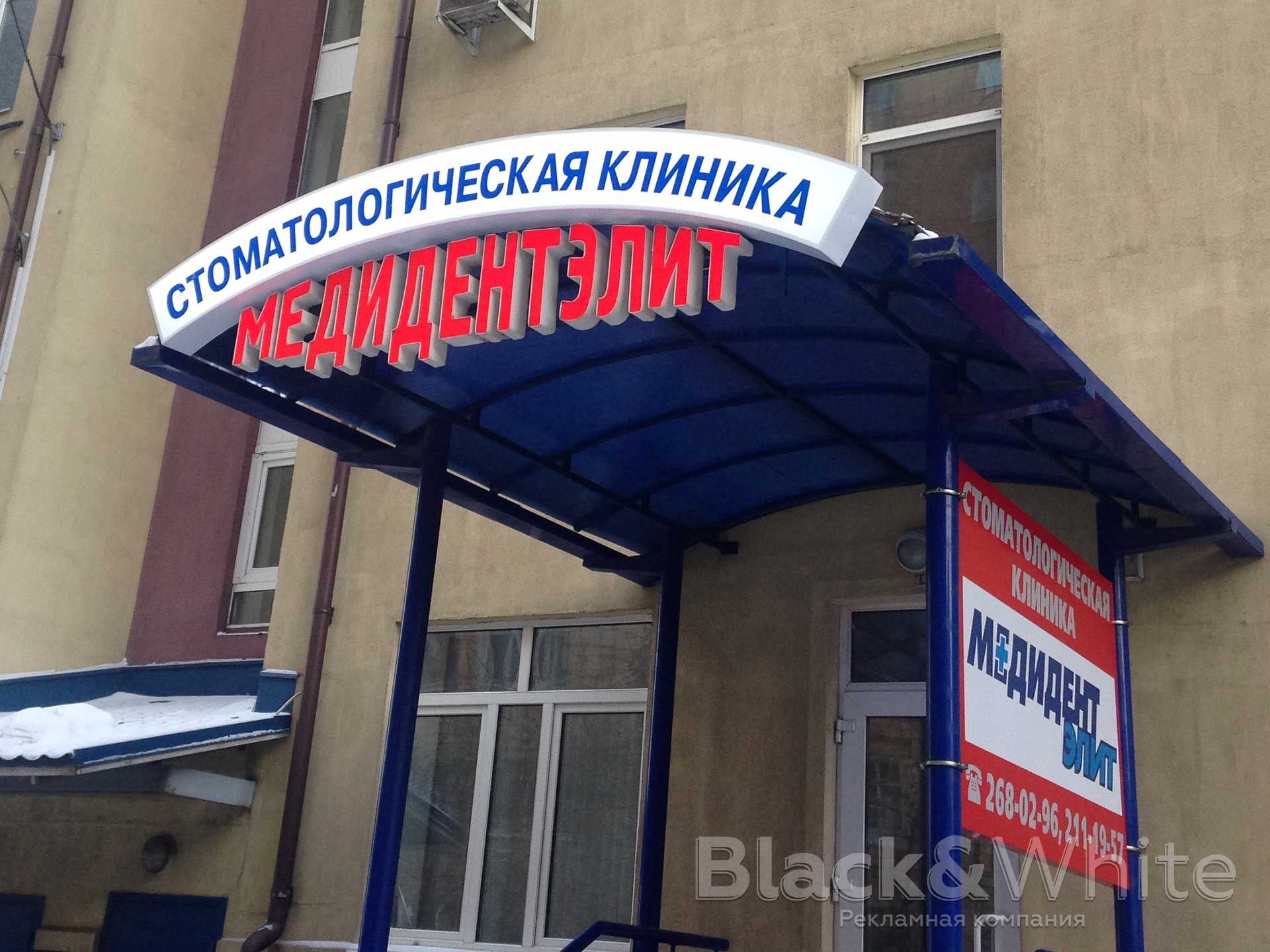

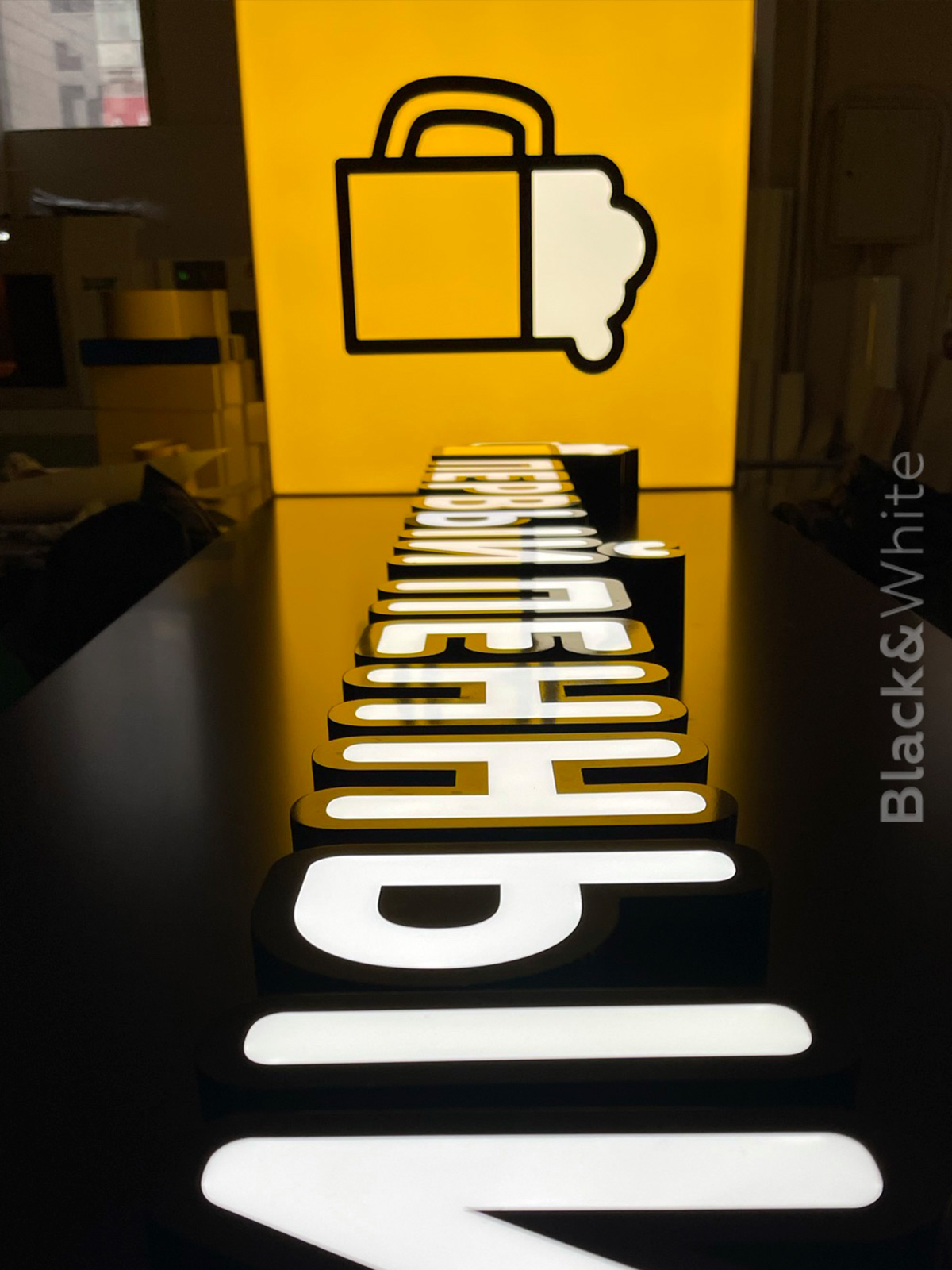

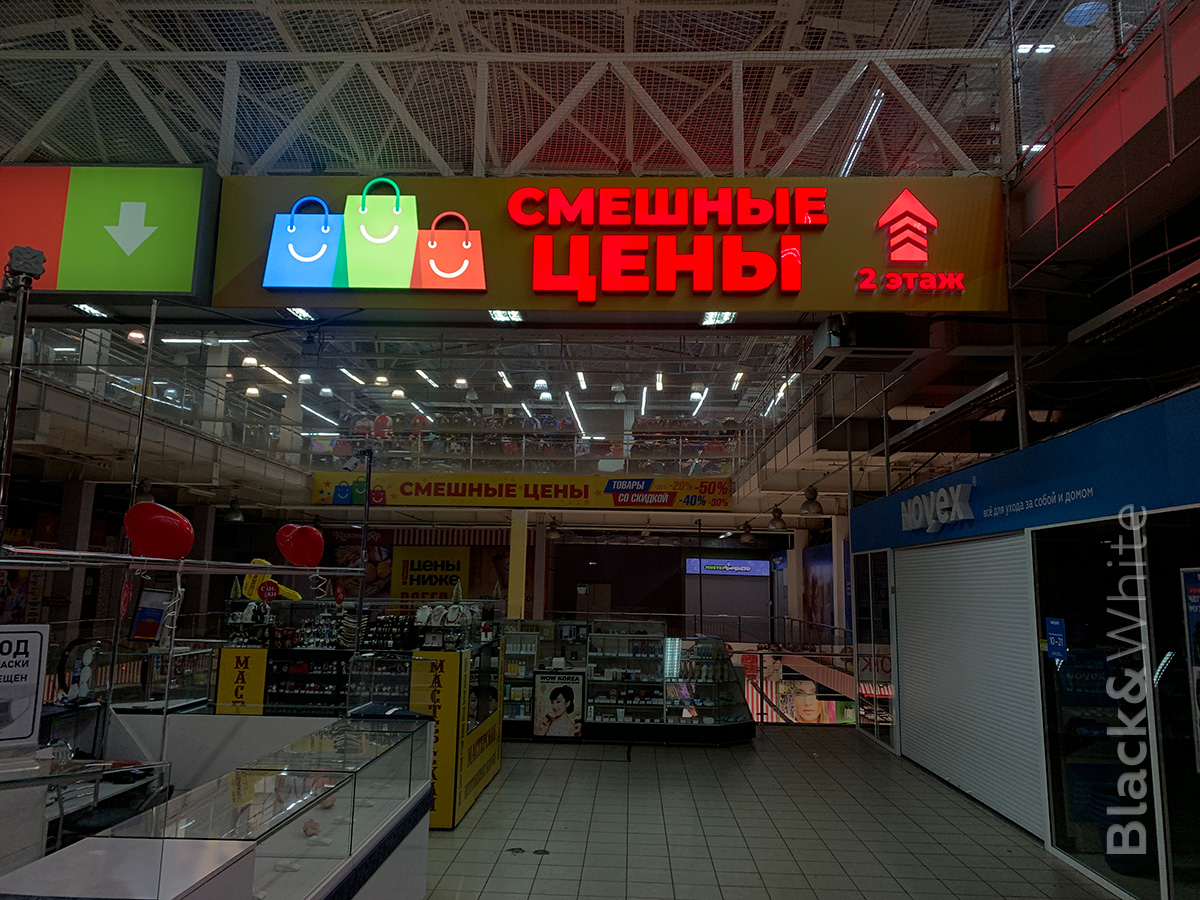

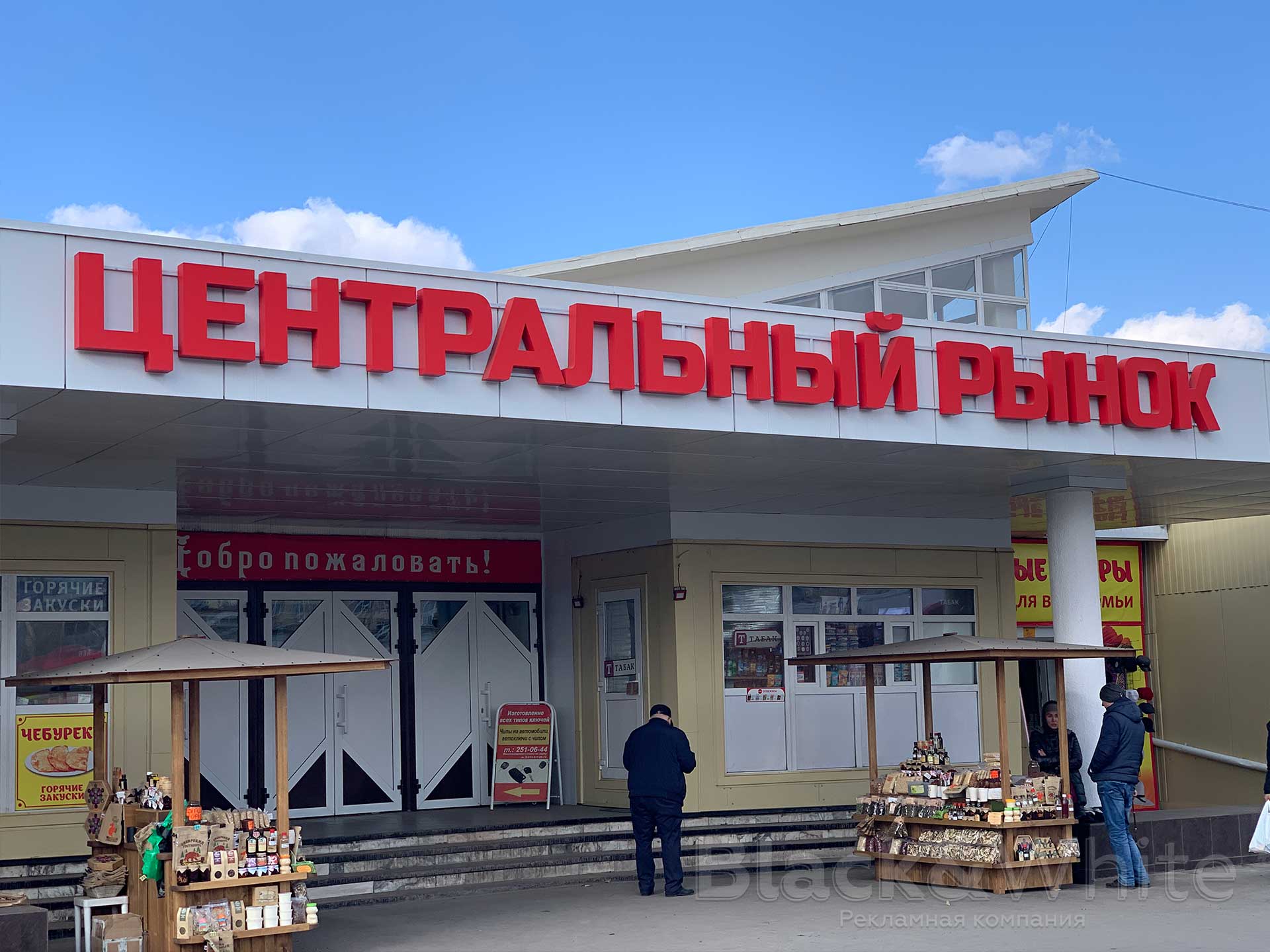

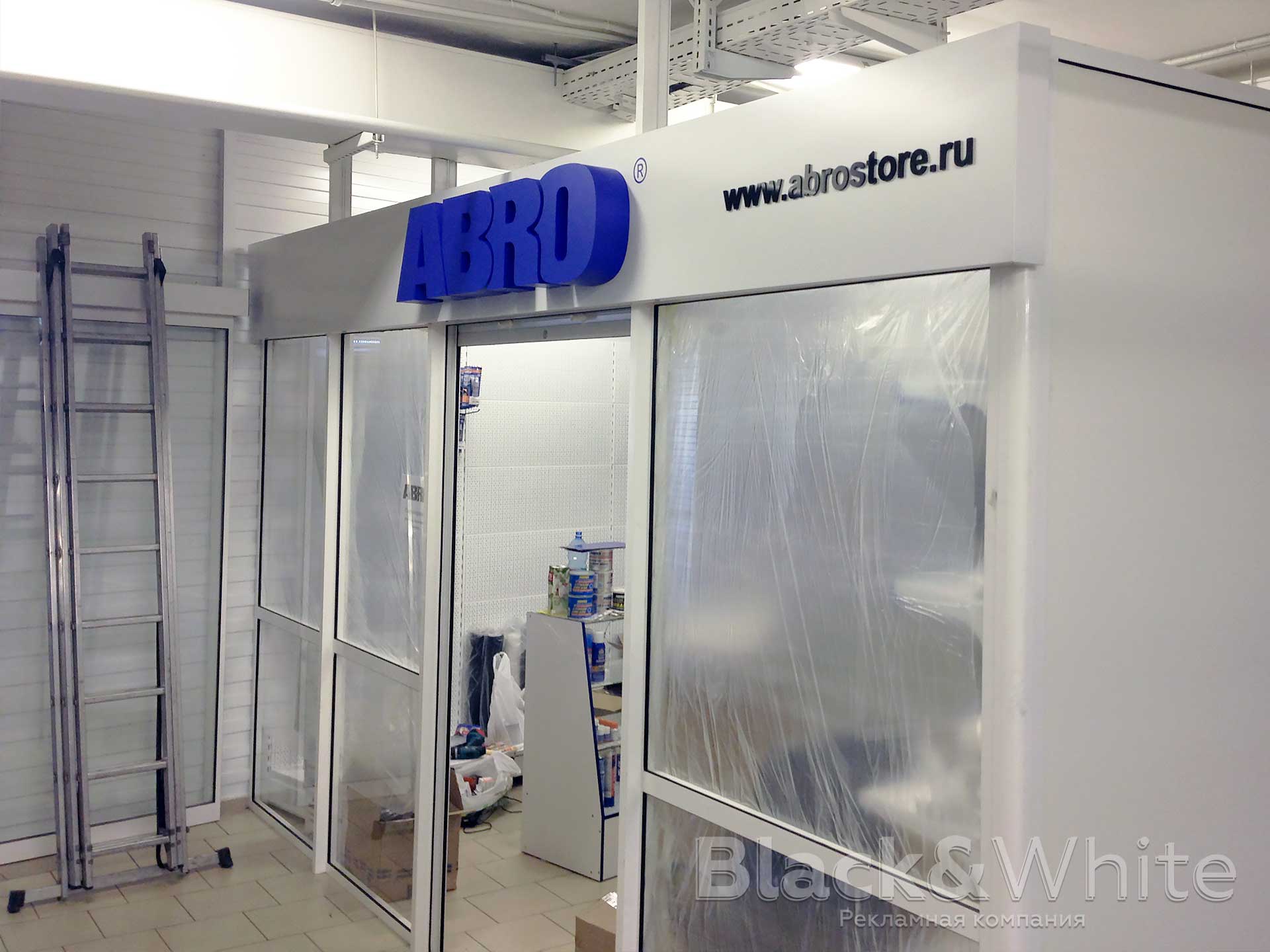

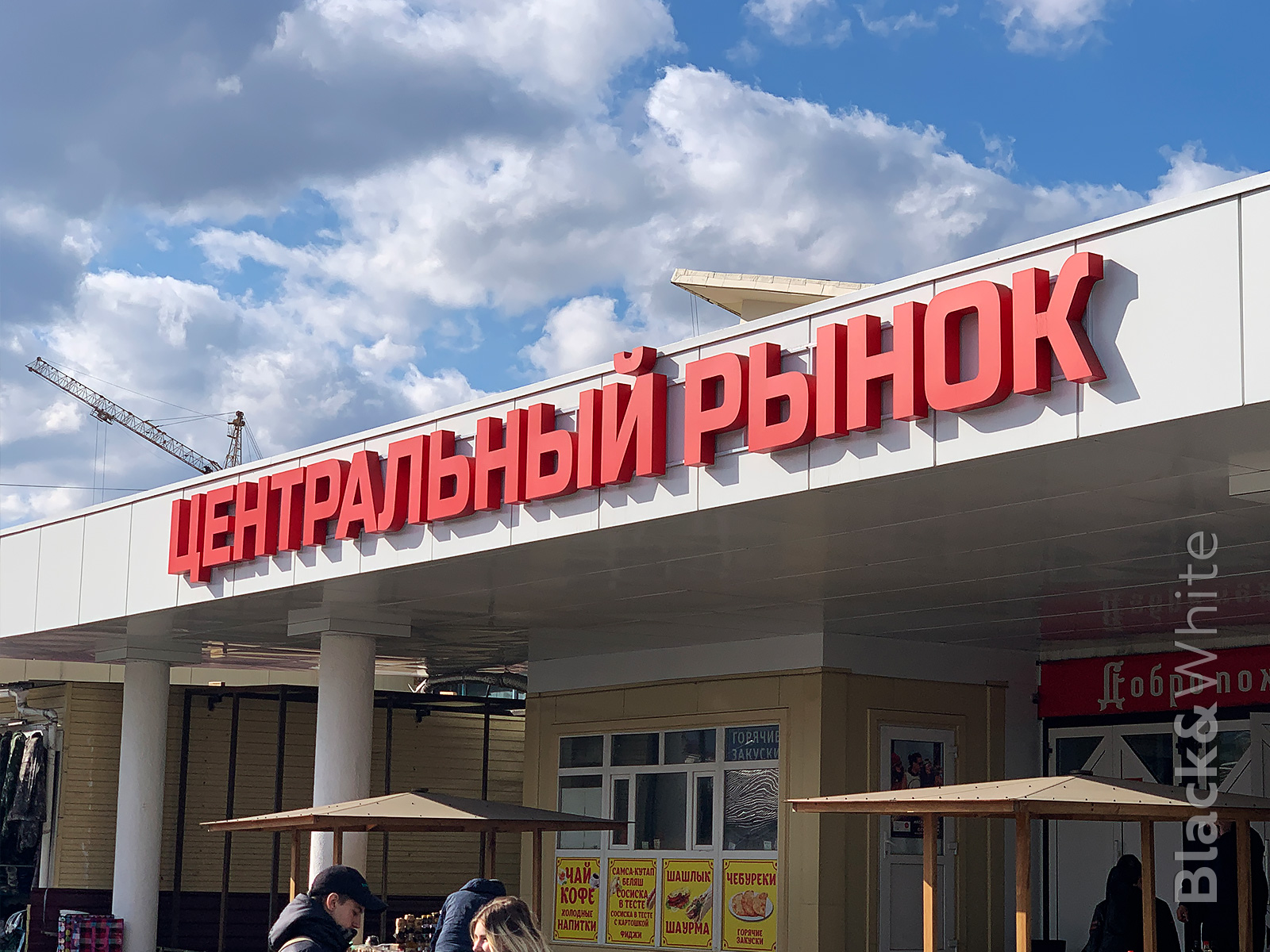

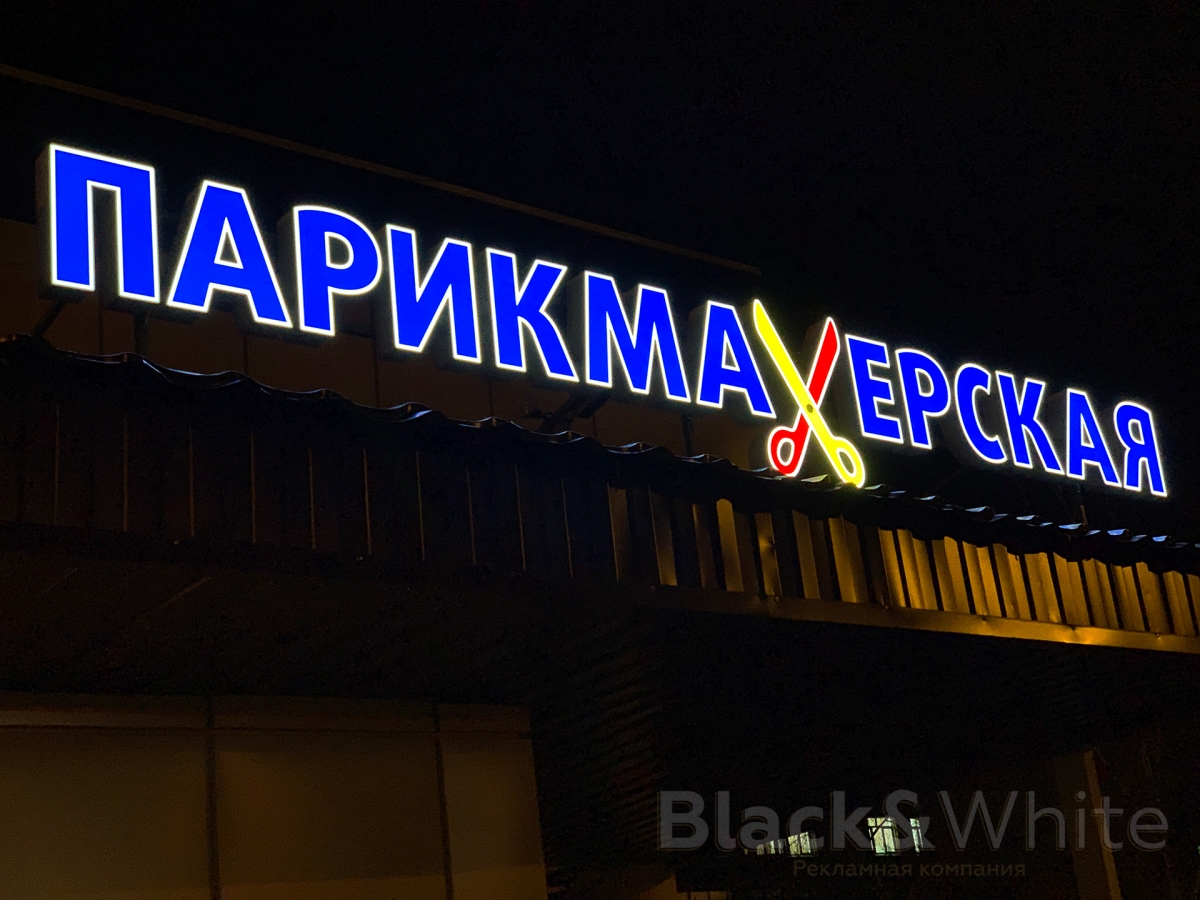

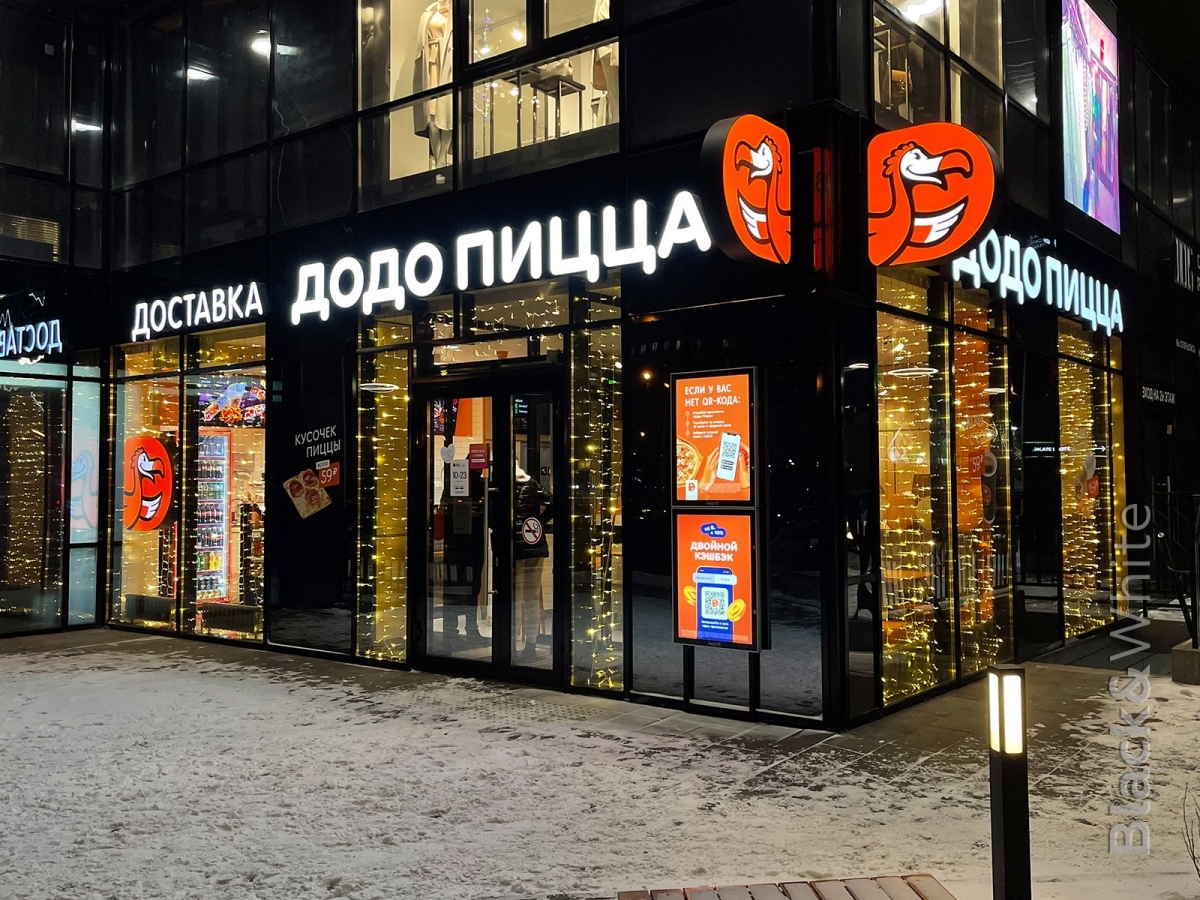

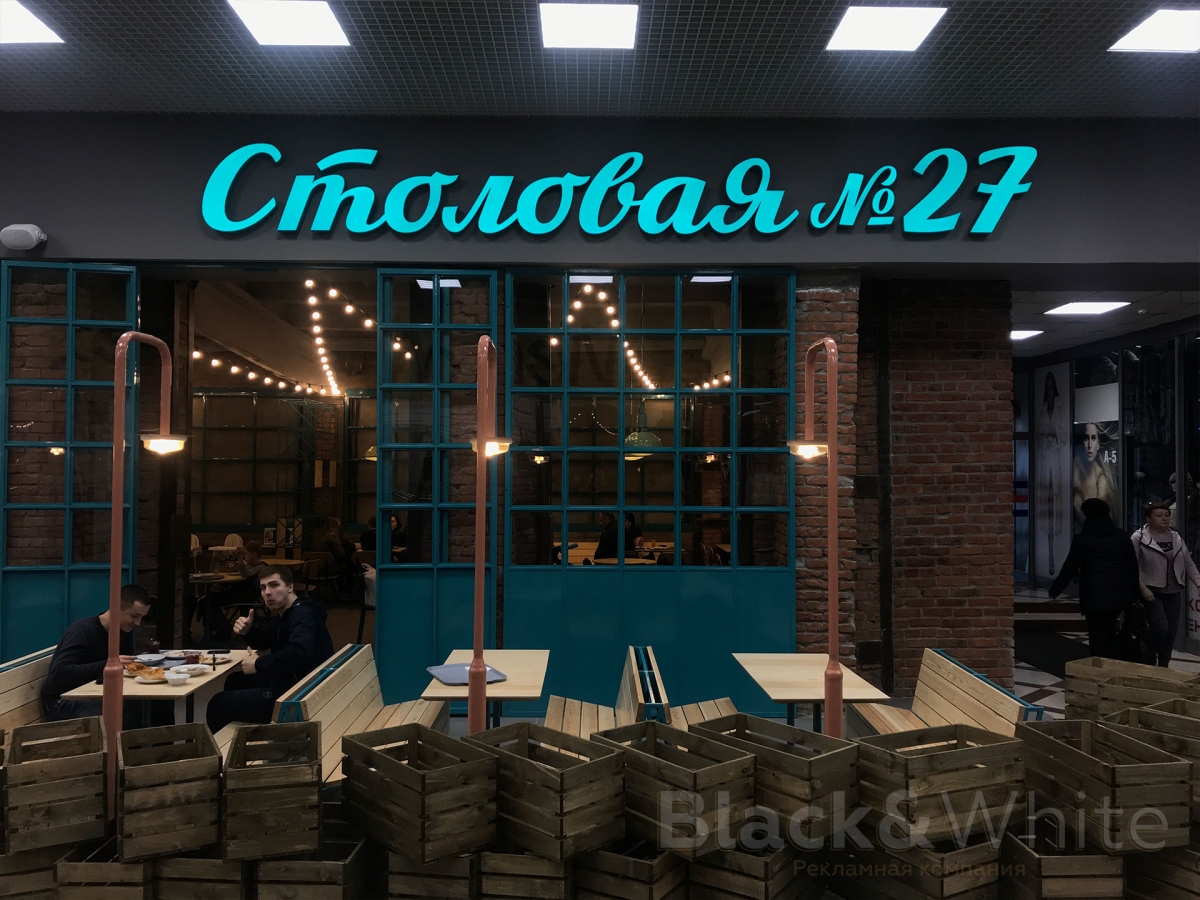

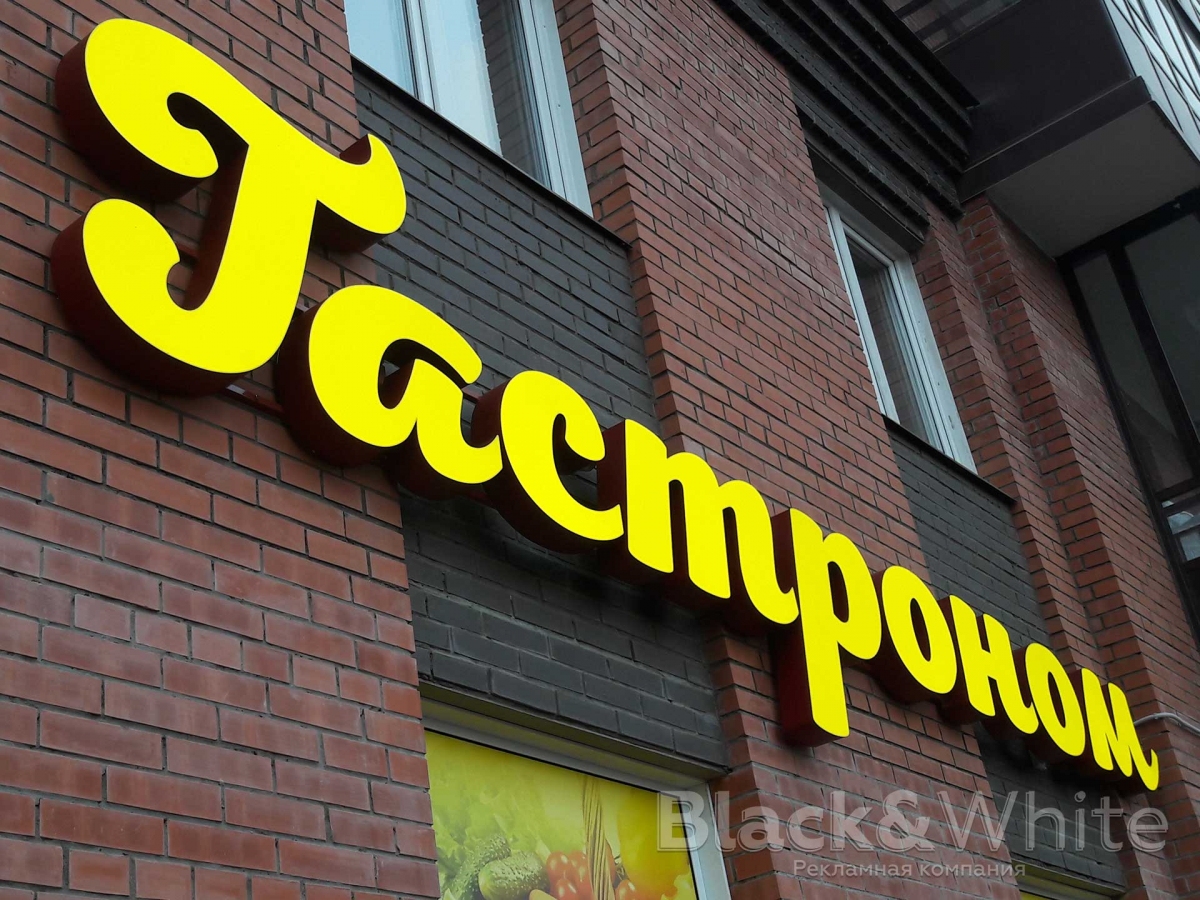

Примеры наших работ:

  • пвх пластик 3 и 5 мм
  • акриловое стекло молочного цвета 3 мм
  • цветная светорассеивающая плёнка на ваш выбор, например Oracal 8500
  • цветная плёнка эконом серии oracal 641
  • линзованные светодиоды (ip65)
  • клей для пвх (например cosmofen са12)

Буква состоит из трёх основных частей:

  • основа
  • лицевая часть
  • боковая часть

Основа буквы

Что бы начать делать объёмную букву своими руками нужно выбрать шрифт. После того, как шрифт выбран, нам нужно напечатать (нарисовать) контур будующей буквы на бумаге. После того, как контур буквы нарисован, кладём бумагу на лист пвх пластика 5-10 мм, фиксируем ее и обводим контур буквы ручкой или карандашом. На пластике останется отпечаток (след) от ручки. Далее, выпиливаем букву лобзиком по контуру. У нас получилась основа буквы. В дальнейшем на неё установим светодиоды.

Лицевая часть буквы

Приступим к изготовлению лицевой части буквы. Лицевую часть буквы изготавливаем из молочного акрилового стекла 3 мм. Приклеиваем скотчем к пластику лист с напечатанным контуром буквы. Выпиливаем лобзиком лицевую часть буквы по контуру. Фрезеруем аккуратно, ни спеша, что бы акрил не треснул. Можно приложить к акрилу выпиленную ранее основу буквы и обвести маркером.

Боковые грани буквы (борта)

Вырезаем полосы длинной 200 см и шириной 70-150 см. это ширина полосы – это глубина буквы. От глубины буквы будет зависеть кол-во устанавливаемых светодиодов. Чем толще буква, тем меньше нужно светодиодов для ровной засветки лицевой части буквы. Нарезанные полоски пластика 3 мм приклеиваем к акриловому стеклу вдоль кромки. Если буква имеет плавные загибы, то используем фен для разогрева пвх пластика и придания ему нужной формы. Если шрифт простой, угловой, то полоски пластика можно рассекать на угловых поворотах и затем склеивать между собой.

Обязательно герметизируем внутреннюю часть буквы в местах стыка пластика и стекла силиконовым влагостойким герметиком. По завершении данного этапа мы должны получить лицевую поверхность буквы с бортами (боковыми гранями)

Зачистка и начальная сборка

Далее мы зачищаем наждачной бумагой внешнею сторону боковых граней в местах склейки пластика и стекла — убираем остатки клея и неровности образовавшиеся при раскрое лобзиком.

Следующим этапом делаем бортик высотой 2-3 см на основе буквы. Отрезаем полоски из пластика 5 мм, длиной 10-15 см и шириной 2-3 см. Приклеиваем полоски торцом к основе, в край. Верхний край ребра «закругляем» ножом или наждачной бумагой. Герметизируем внутренние углы герметиком.

Самый ответственный момент — пытаемся аккуратно, без давления, «одеть» лицевую часть буквы с боковыми гранями на основу. Если вы все сделали правильно и аккуратно — две части состыкуются вместе без особых усилий.

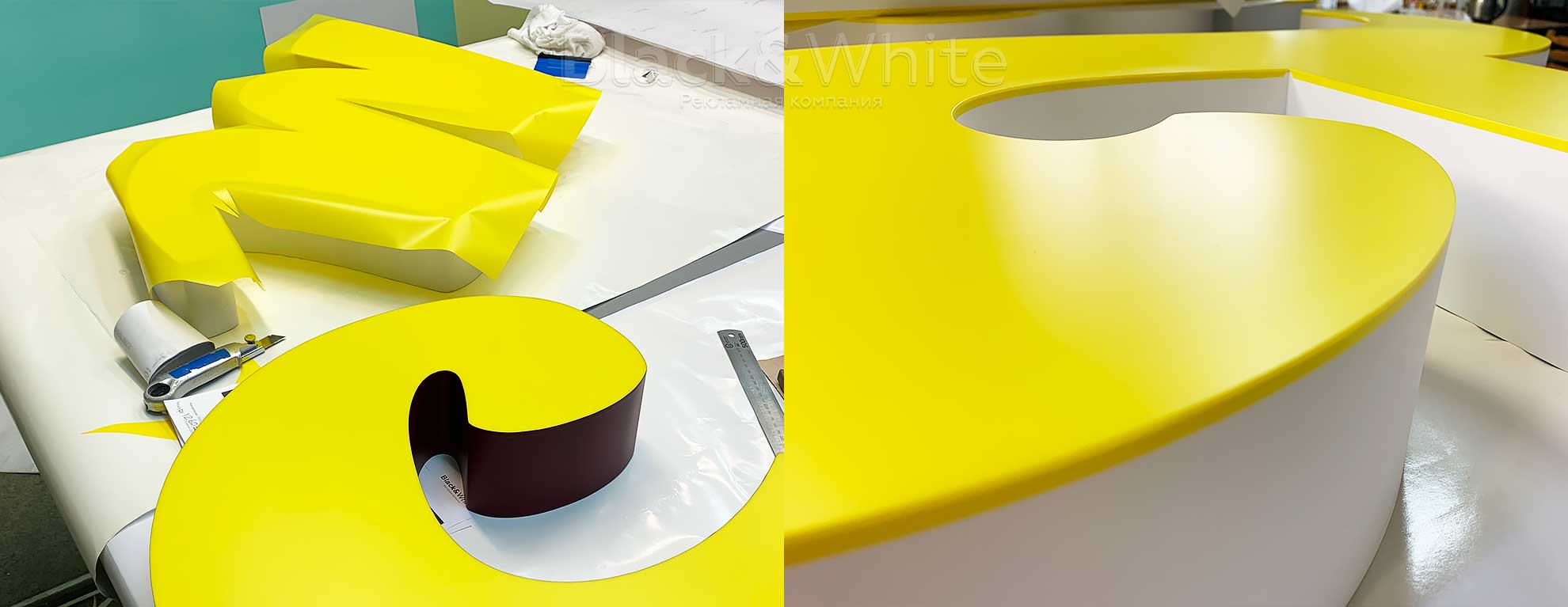

Оклейка пленкой

Следующий этап сборки буквы своими руками это оклейка буквы цветной плёнкой. Перед оклейкой букву нужно очистить от пыли и обезжирить. Очистить букву от пыли можно просто в воде. Обезжирить растворителем для ПВХ. На лицевую часть буквы аккуратно, отделяя бумажную подложку, используя пластиковый ракель, наносим светорассеивающею пленку, например oracal 8500. Для удобства, изначально, вырезаем из пленки квадрат по габаритам буквы. Лишнее обрезаем ножом. По аналогии «закатываем» обычной цветной пленкой, например oracal 641, боковые грани . Предварительно рекомендую нарезать полоски на ширину боковой грани плюс 1 см на загиб.

Светодиоды

Покупаем 12В светодиоды в магазине электроники с широким углом рассеивания и большой яркостью. Существуют разные кластеры — по 2, 3, 4 диода на одном кластере. А так же приобретаем блок питания от 30-100 вт в зависимости от количества диодов в букв и количества самих букв. Как правило, на слово из 5-6 букв высотой до 50 см хватает блока 100 вт.

«Раскладываем» диоды на основе буквы. Диоды размещаем по центру буквы в одну цепочку. Если шрифт достаточно жирный, а диоды слабой мощности, то размещаем в 2 цепочки. Закрепляем каждый светодиодный кластер саморезом. Подключаем линию к блоку питания, а блок питания к сети 220в. Напрямую подключать диоды к 220 нельзя. Если все ок, закрываем букву и фиксируем саморезами. Саморезы ставим на боковую грань отступая 1 см от основы буквы. Саморез фиксирует боковую грань буквы к бортику приклеенному к основе.

Вот и все. Если все сделано качественно, то буква светится ровно, без пятен и щелей. Сделать букву своим руками не сложно, главное, что бы руки росли с нужного места. Готовые буквы выкладываем в слово и соединяем кабель между буквами. Буквы крепим на металлическую конструкцию (каркас), либо непосредственно к стене.

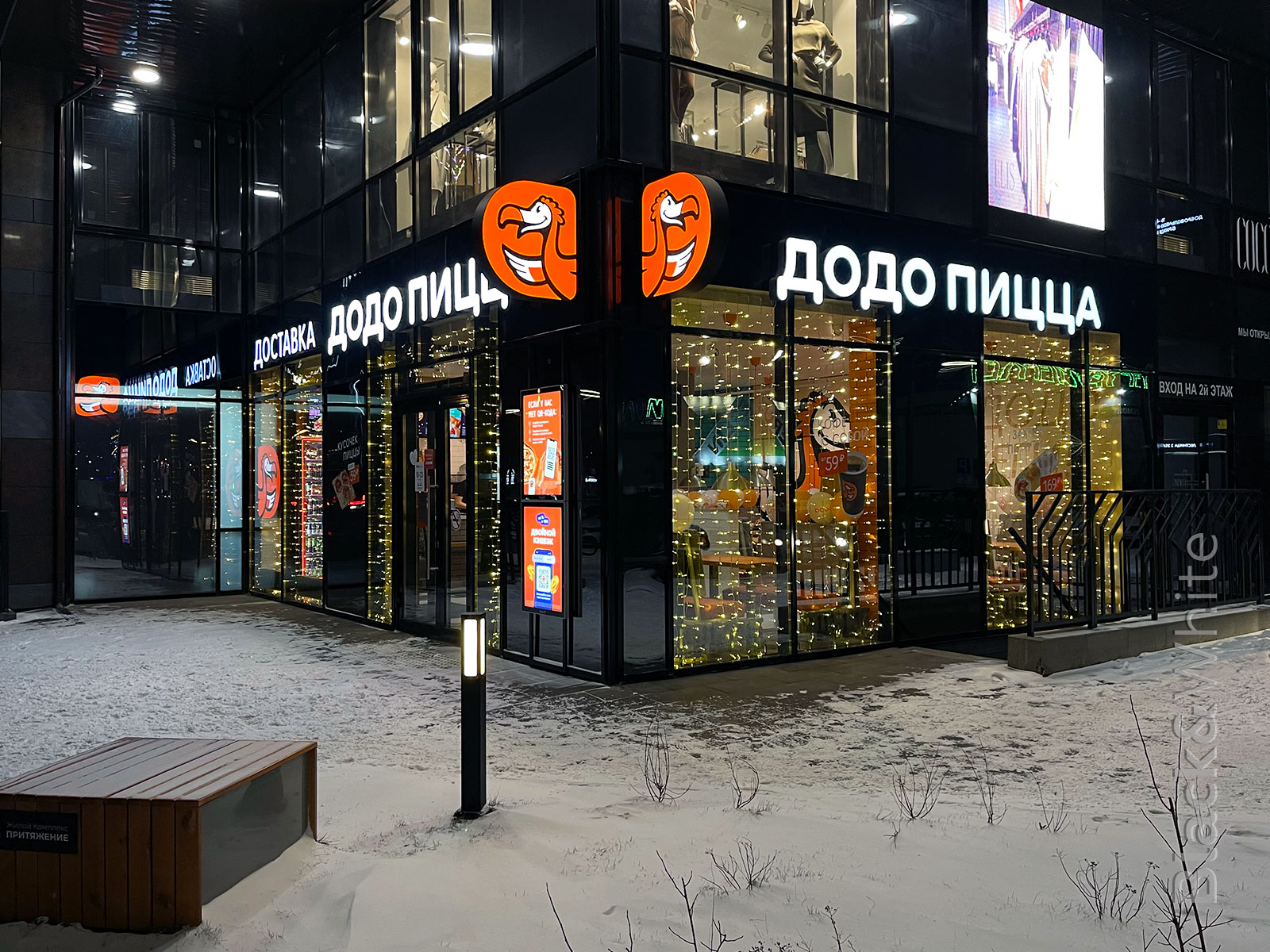

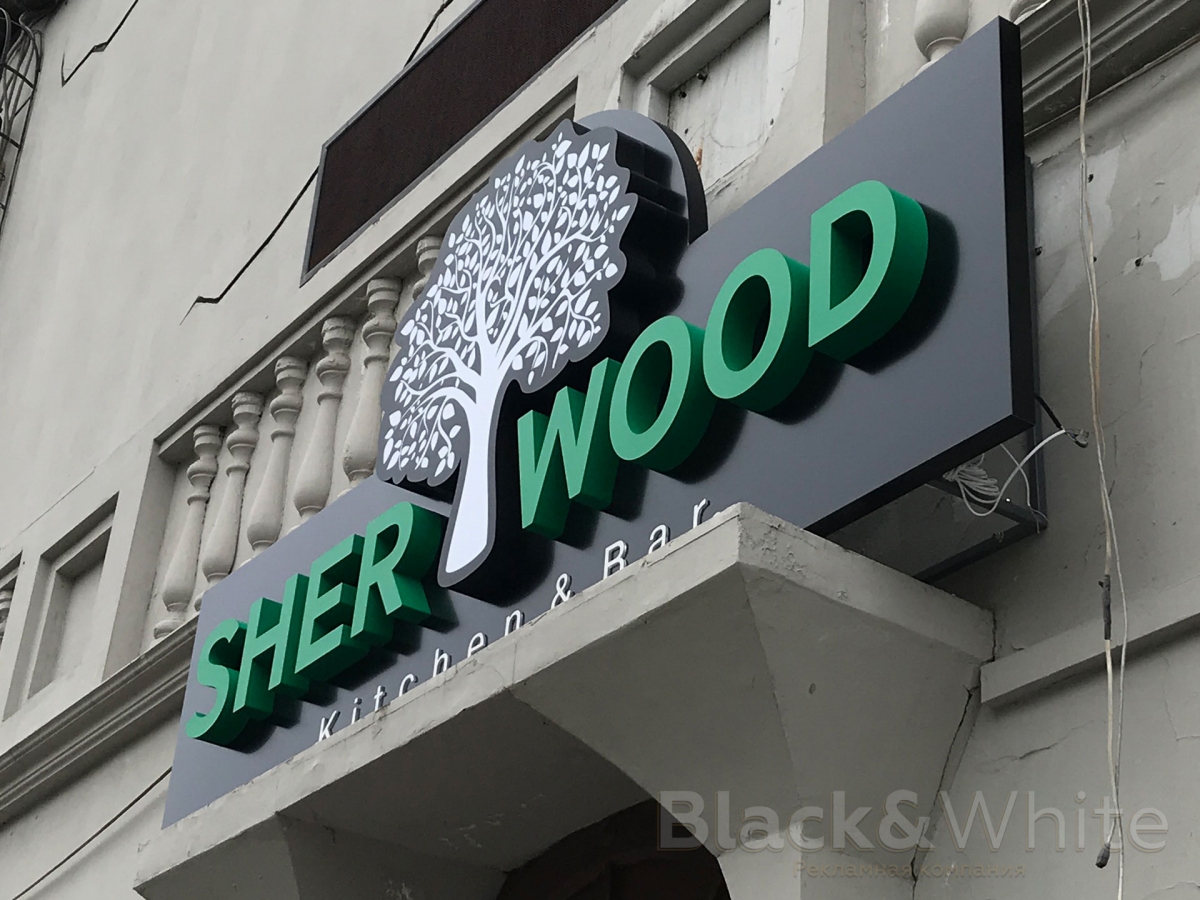

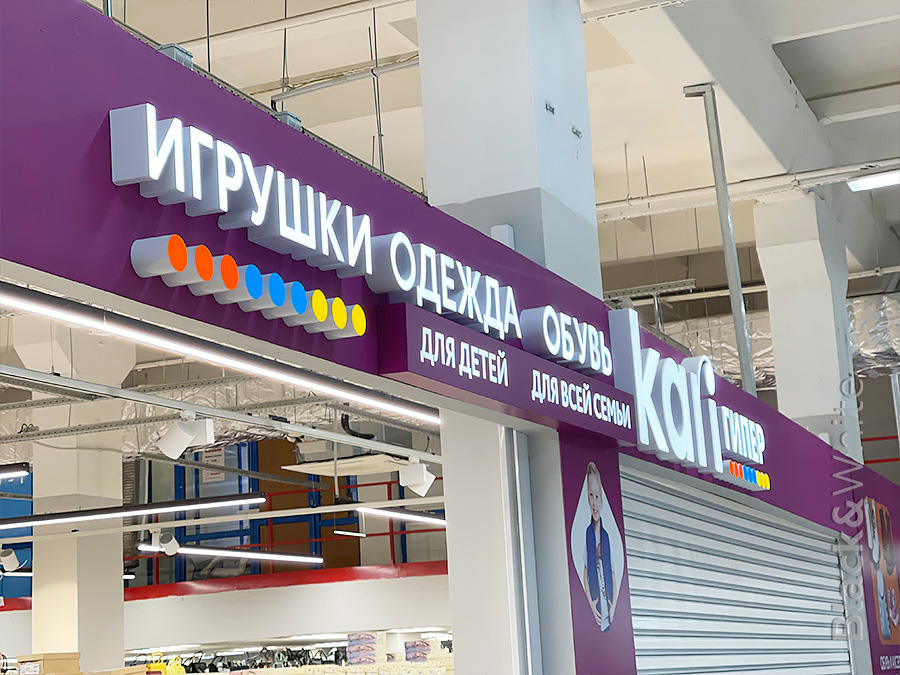

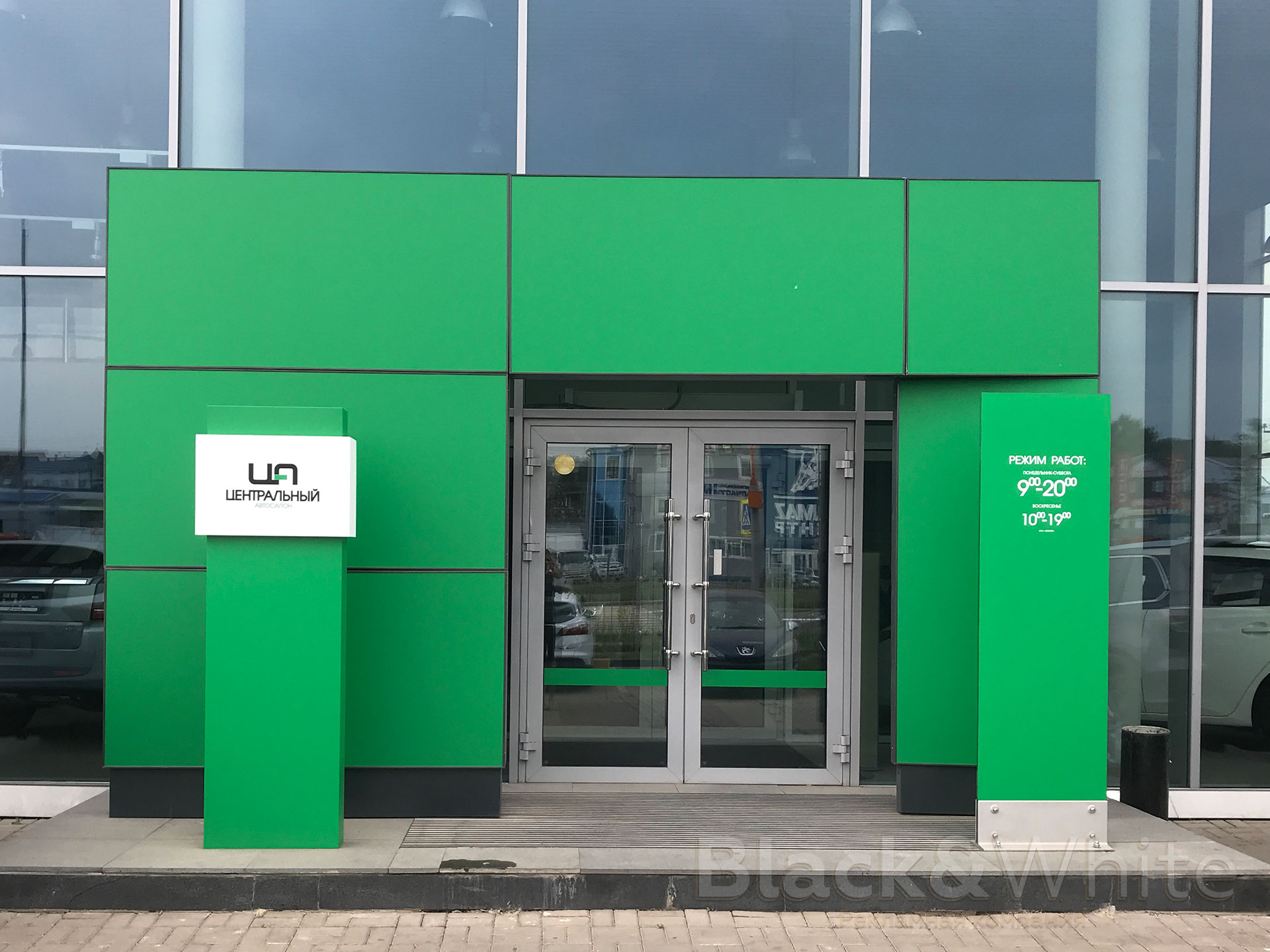

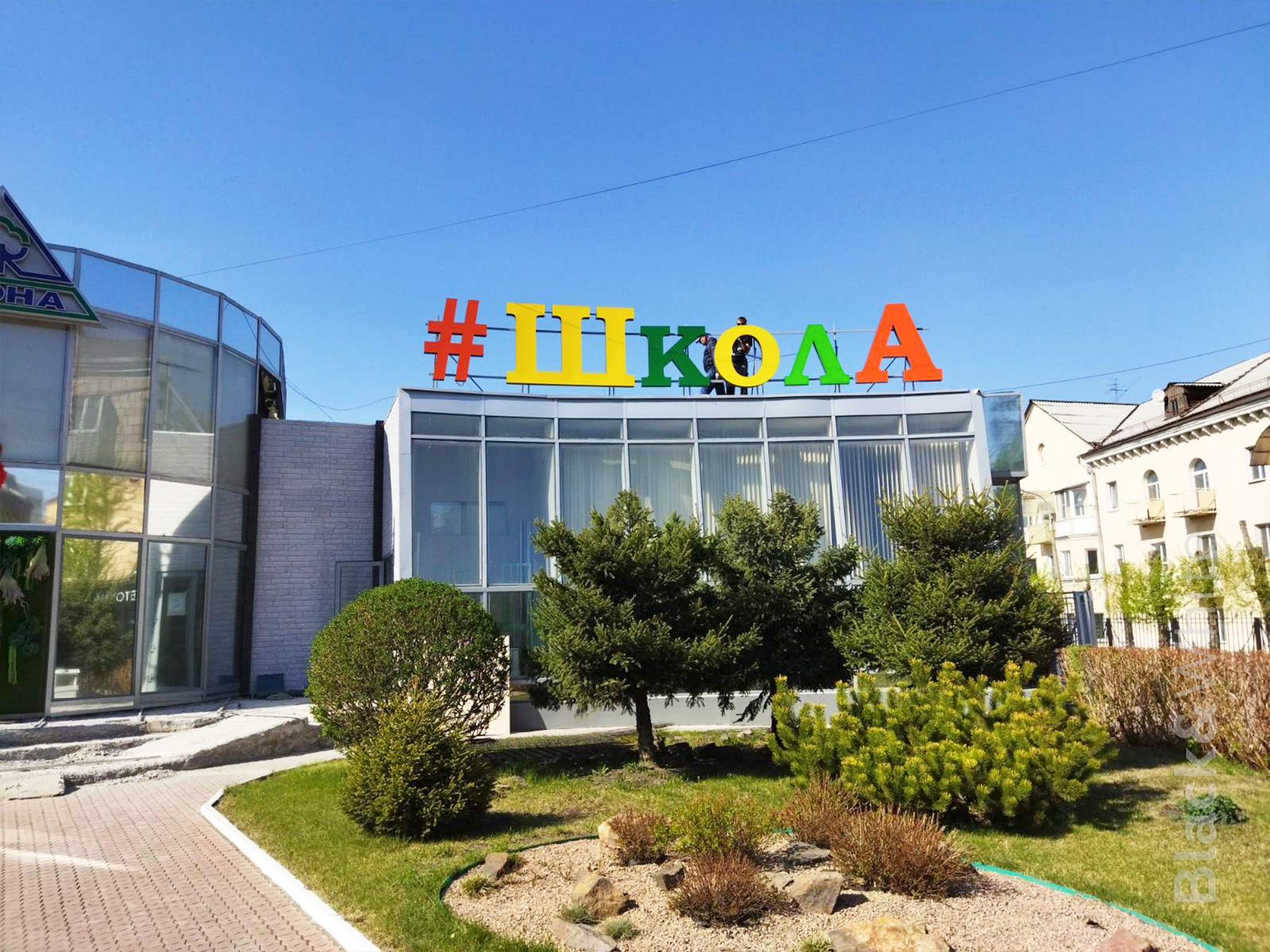

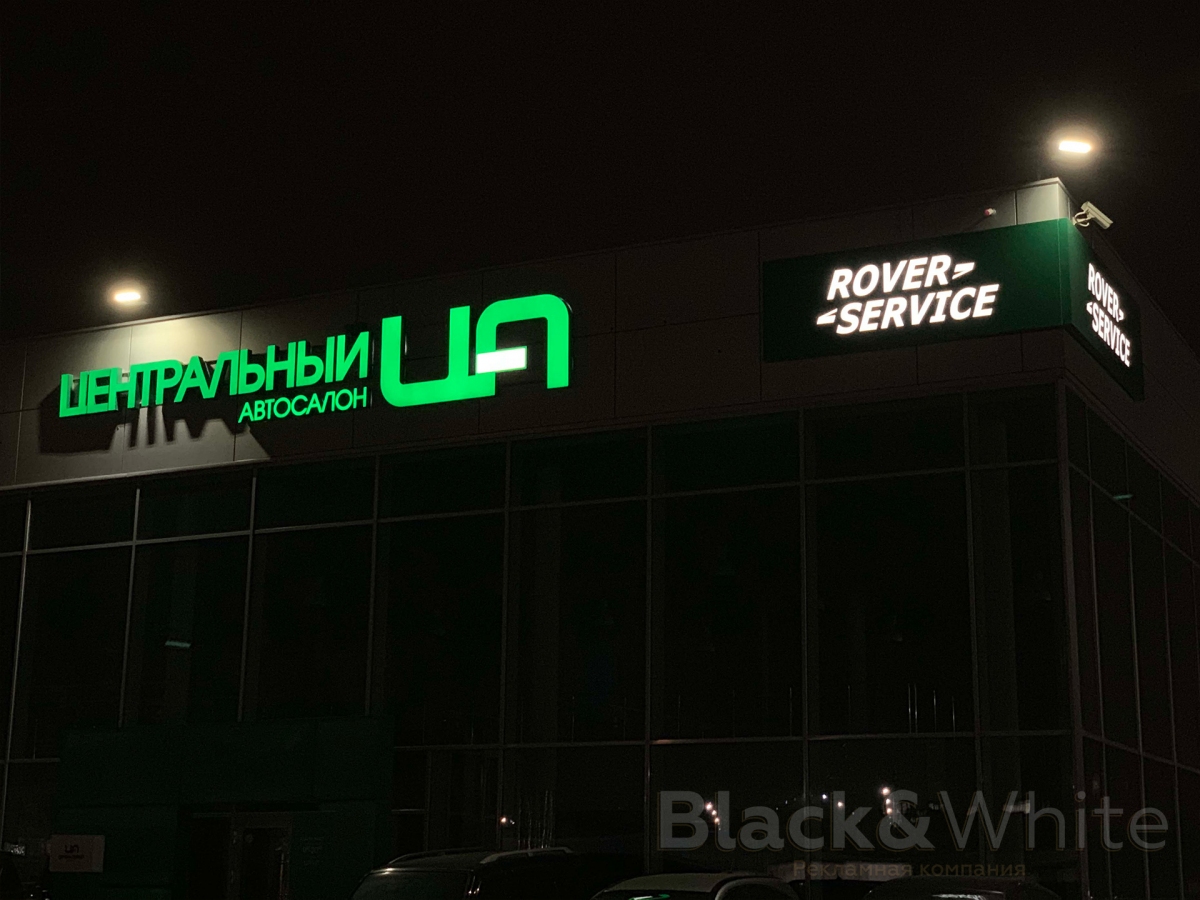

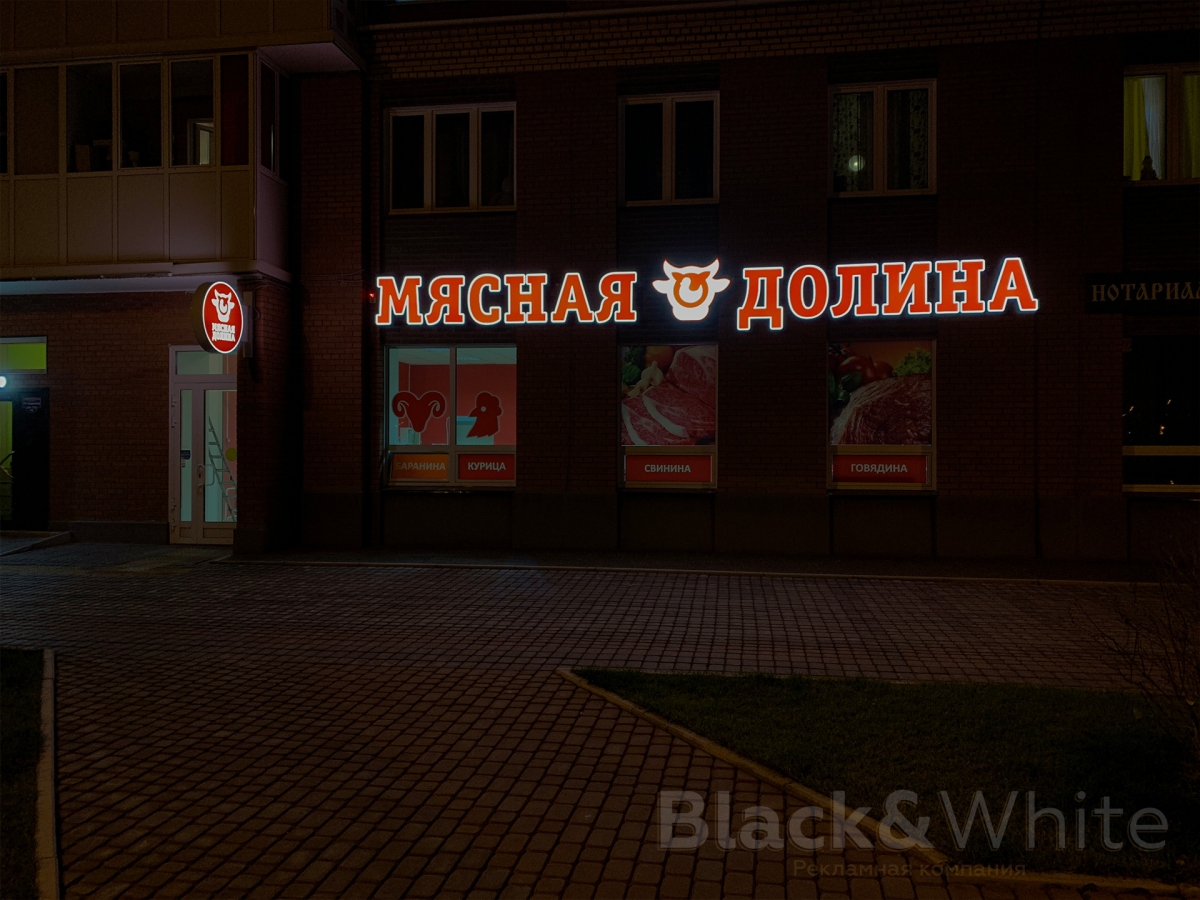

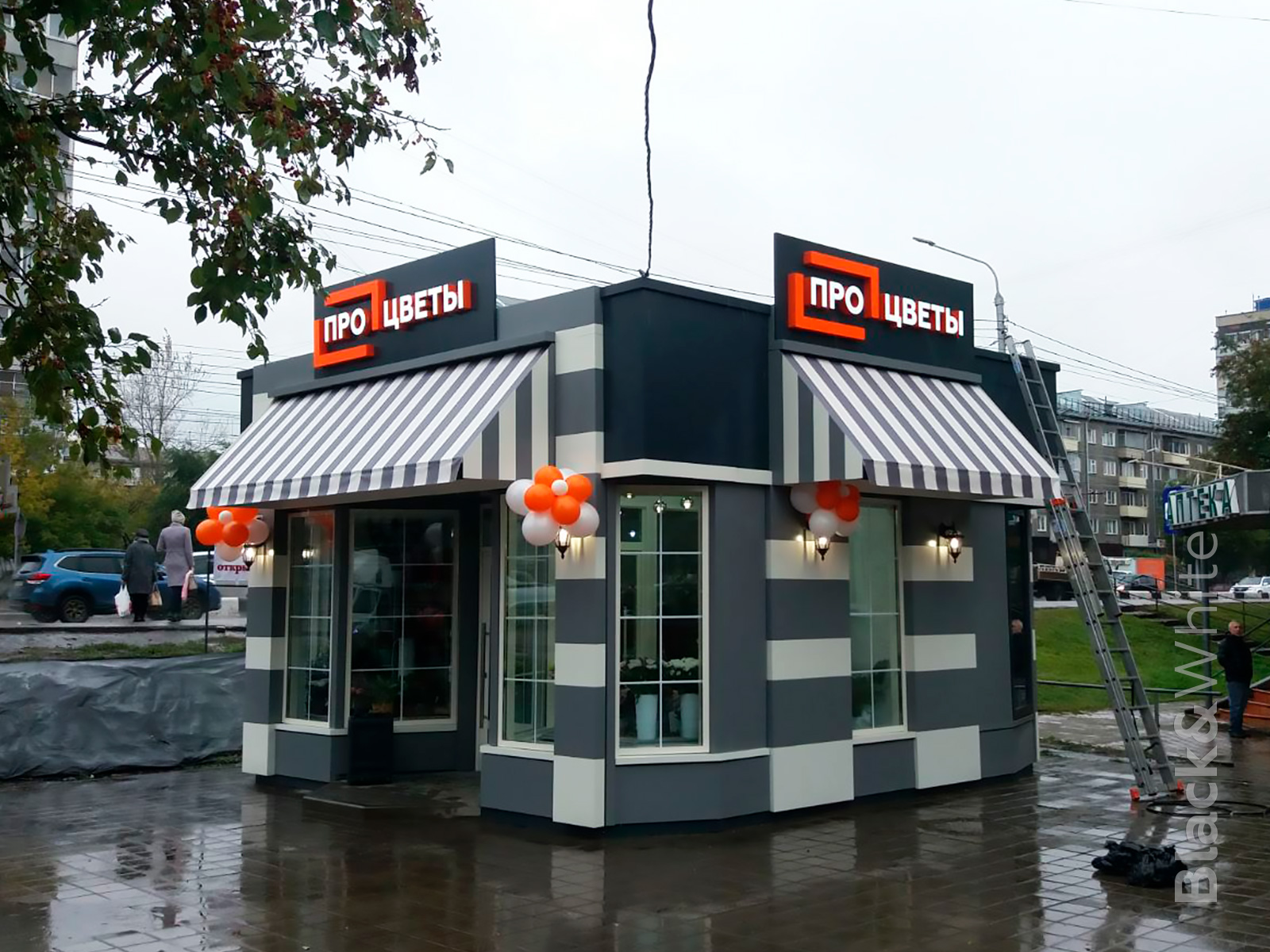

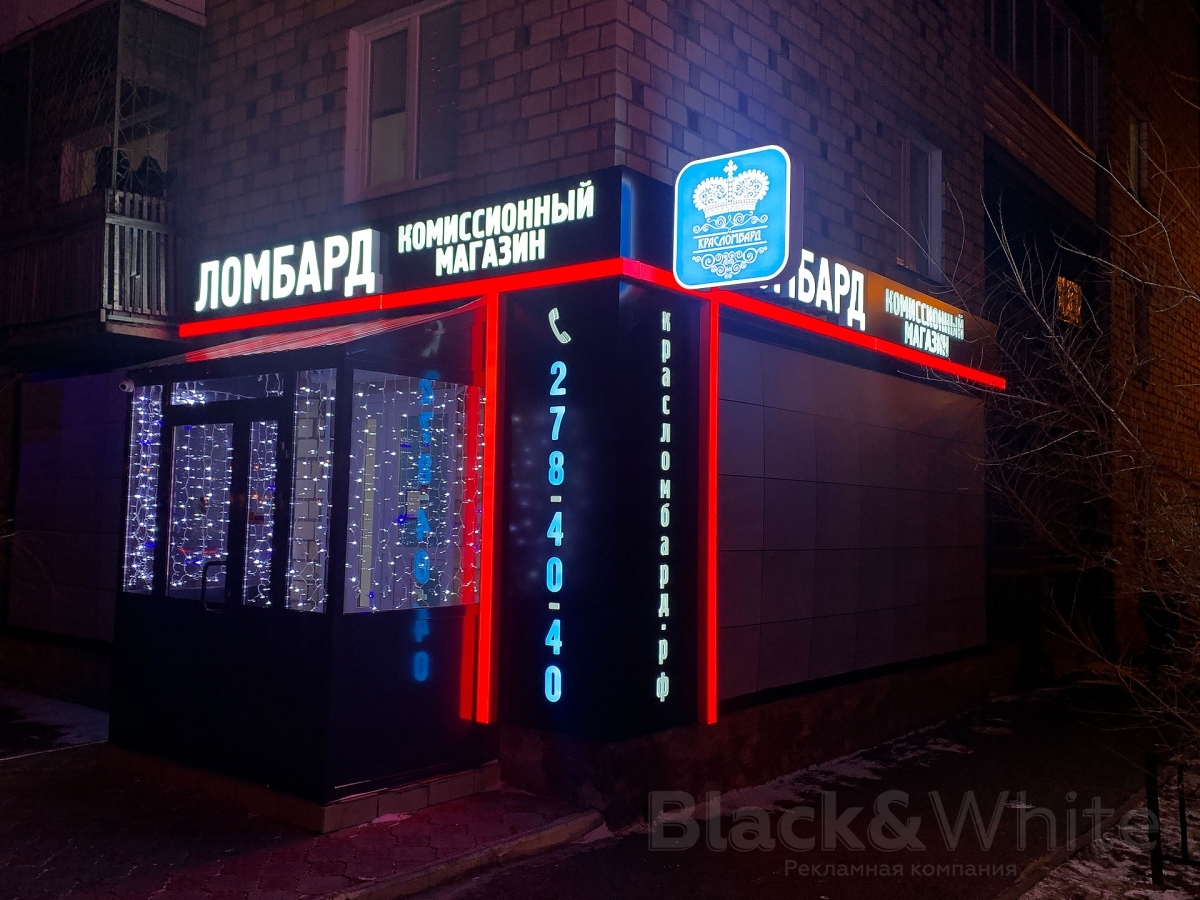

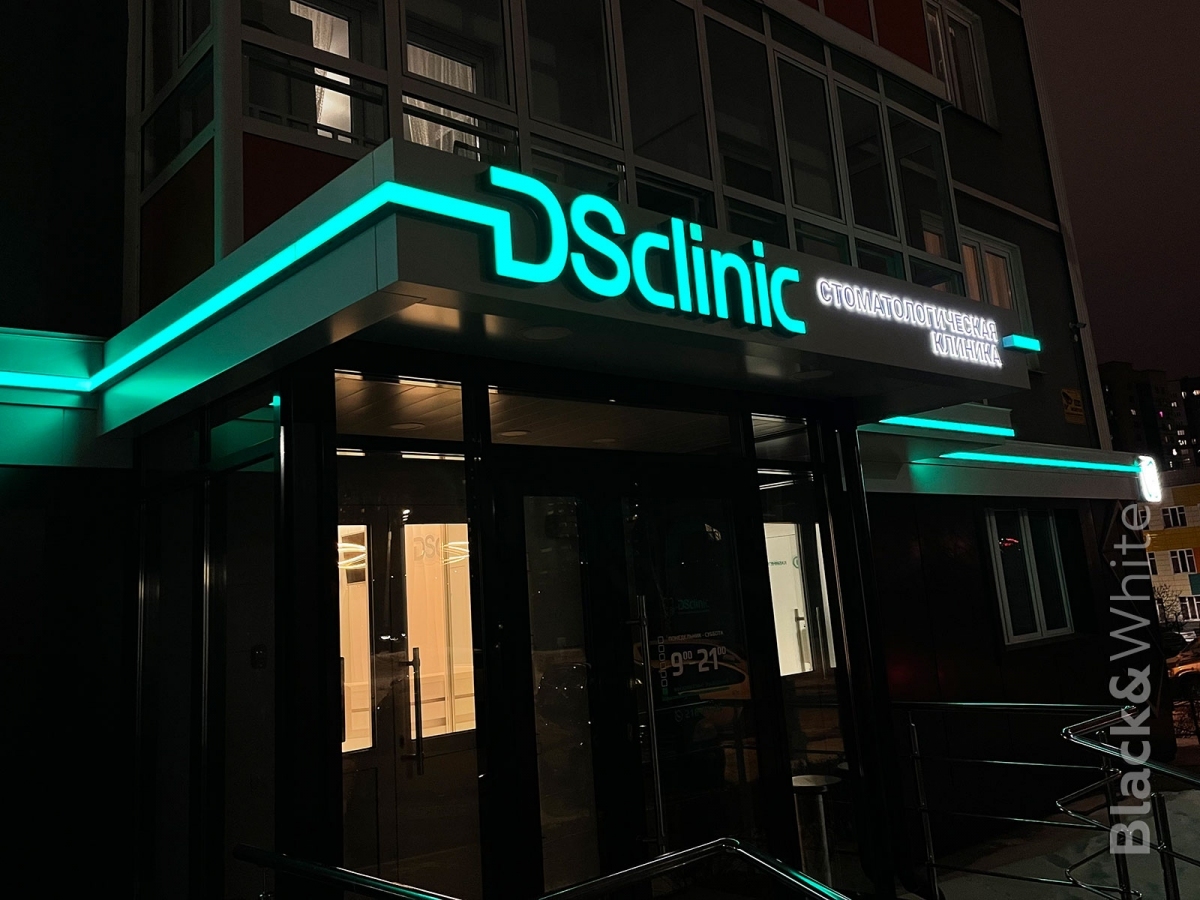

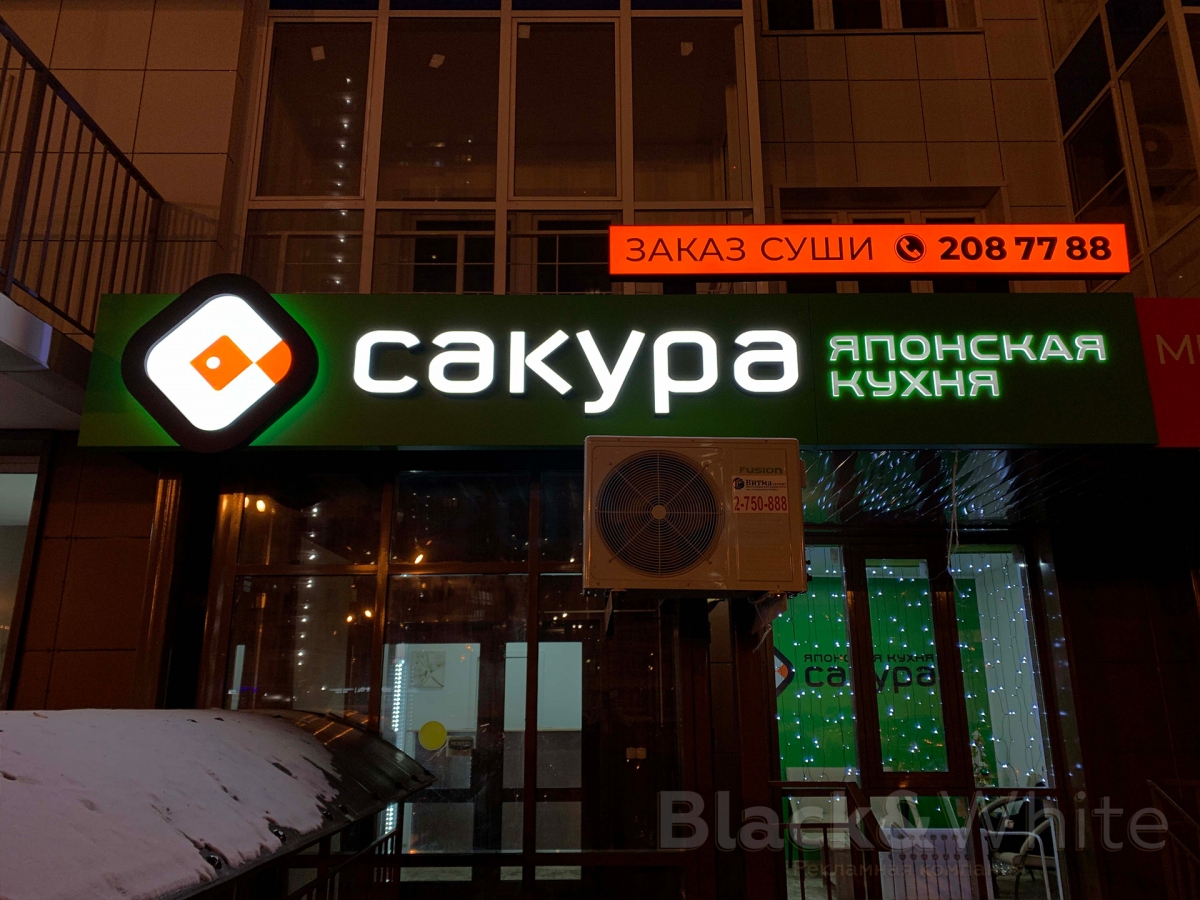

Примеры наших работ:
